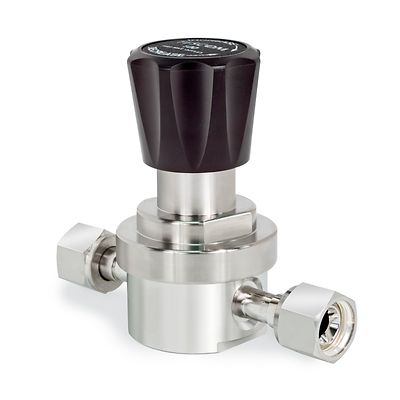

Tescom-P-64-5400

TESCOM™ 64-5400 시리즈 전해 연마 압력 조절기

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

64-5400 시리즈 고순도 감압 조절기는 316 스테인리스 강(전해 연마), 10 Ra 표면 처리 및 Hastelloy® 다이어프램 디자인으로 제공됩니다. 64-5400 시리즈는 고유량 Cv = 1.0, 입구 압력 600psig / 41.4bar 및 출구 압력 최대 150psig / 10.3bar를 제공합니다. 벌크 특수 가스 시스템(BSGS), 1/2" POU, 도구 연결 및 가스 캐비닛에서 사용하기에 이상적입니다.

사양

압력 등급
최대 인입구 압력: 600psig / 41.4bar
배출구 압력 범위: 30, 60, 100, 150psig / 2.1, 4.1, 6.9, 10.3bar
바디 재질
316L 스테인리스 강 전해 연마 또는 316L VAR 스테인리스 강 전해 연마
다이어프램
Hastelloy®
밸브 시트
PCTFE 또는 Teflon® PFA
시트 리테이너
Nitronic 60 스테인리스 강
스템, 씰 및 나머지 부품
316 스테인리스강
작동 온도
Teflon® PFA 시트: -40°F~160°F / -40°C~71°C
PCTFE 시트: -40°F~140°F / -40°C~60°C
포트 크기 및 유형
3/8 관 말단
1/2 관 말단
1/2 수형 스위블
1/2 암형 스위블
3/8 압축 피팅
1/2 압축 피팅
유동 용량
Cv = 1.0
부하 유형
핸드
무게(게이지 미포함)
3.5lbs/1.6kg
추가 정보
맞춤형 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 소형, 수동 작동 및 감압
  • 적은 내부 용적
  • 높은 누설 무결성을 위한 금속-금속 다이어프램 및 본체 씰
  • 요청 시 1.3Cv 공급 가능
