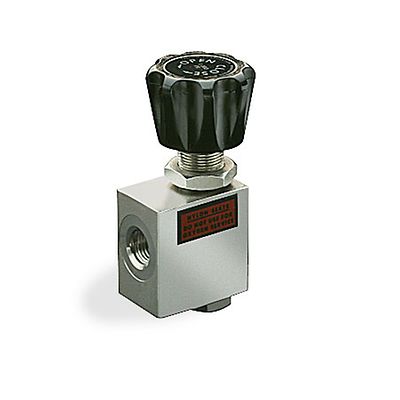

TESCOM™ 30 시리즈 셧오프 압력 밸브

주문 상태 확인

문의하기

견적 요청

전문가와 상담하기

선정 제품 설명

30 시리즈 셧오프 밸브는 최대 10,000psig / 690bar의 고압, 고유량 어플리케이션이며 Cv = 0.28-20.0을 제공합니다. 30 시리즈에서는 글로브 및 앵글 패턴 양방향 유동, 소프트 시트 및 내장형 금속 마개가 제공됩니다. GSE 지원 압력판, 계기 압력판 및 매니폴드에서 사용하는 데 적합합니다. 연구 및 개발 실험실과 가스 분석 샘플링 시스템에 적합합니다.

사양

최대 작동 압력: 6,000, 10,000psig / 414, 690bar

바디 재질: 316 스테인리스강

시트 재질: 30-1100 및 30-1300: Nylatron
30-1200 및 30-1400: CTFE

O-링: Buna-N

백업 링: 30-1100: CTFE
30-1200: 15% 그래파이트 충전 Teflon®
30-1300 및 30-1400: Teflon®

나머지 부품: 316 스테인리스 스틸, 17-4 스테인리스 스틸

주변 작동 온도 및 유동 온도: -40°F~165°F / -40°C~74°C

포트 크기 및 유형: 1/4, 3/8, 1/2, 3/4, 1, 1 1/2
BSP, 중간 압력(30-1100에서만 지원)
SAE, NPTF (30-1400에서는 미지원)
MS33649

유동 용량: 30-11X1: Cv = 0.28
30-11X0: Cv = 0.49
30-1301: Cv = 1.57
30-1300: Cv = 2.30
30-1201: Cv = 8.00
30-1200: Cv = 10.00
30-1400: Cv = 20.00

무게: 30-11X1: 1 lb / 0.5 kg
30-11X0: 3/4 lb / 0.3 kg
30-1301: 3-1/4 lbs / 2 kg
30-1300: 2-1/4 lbs / 1 kg
30-1201: 8 lbs / 4 kg
30-1200: 7-1/4 lbs / 3 kg
30-1400: 30 lbs / 14 kg
