Fisher-P-A31A

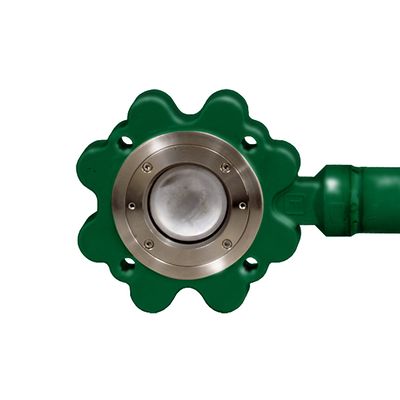

Fisher™ A31A 극저온 고성능 버터플라이 밸브

영업부에 문의
자세히 알아보기

선정 제품 설명

Fisher A31A 극저온 고성능 버터플라이 밸브는 극한의 온도 및 극저온 서비스를 위해 설계되었으며, 패킹 시스템과 액추에이터를 극한의 온도로부터 멀리 배치하는 밸브 바디 익스텐션을 특징으로 합니다. 이 밸브는 또한 확실한 차단, 낮은 작동 토크 및 극저온 서비스에 필요한 견고한 내구성을 제공하는 금속 NOVEX 씰이 특징입니다.

특징

  • 이중 D 드라이브 샤프트를 갖춘 밸브/액추에이터 패킹으로 개발되어 랙 및 피니언 액추에이터에 쉽게 직접 장착할 수 있어서 외부 커플링 시스템이 필요 없습니다.
  • 동심원 회전은 라인 압력 서지 또는 액추에이터 고장 시에도 밸브 디스크가 닫힌 위치를 유지하도록 합니다.
  • 밸브를 열고 닫는 데 필요한 토크는 차압이 가해지는 방향에 관계 없이 동일합니다.
  • 샤프트와 디스크를 포함한 모든 부품은 교환이 가능하므로 서비스가 간단하고 유지보수 비용이 절감됩니다.
  • 씰 리테이너 나사는 플랫 시트 또는 나선형 라인 플랜지 가스켓의 씰링 기능을 방해하지 않도록 배치되어 있습니다.
  • 밸브 바디는 밸브의 중심을 파이프라인에 빠르고 정확하게 맞추는 수단인 라인 플랜지 볼트를 활용하여 셀프 센터링됩니다.

사양

인증
PED, CRN, 탈루성 배출
중요 서비스
일반 서비스
유량 특성
선형
재질
탄소강, 스테인리스, 합금
작동 온도
초저온, 표준 온도, 고온
전원 공급
전기, 유압, 공압, 레버, 기어, 전자 유압
압력 등급
ASME
공정 연결 유형
플랜지, 싱글 플랜지, 더블 플랜지, 러그, 웨이퍼
시트/씰 유형
금속, 연성
차단 등급
클래스 VI(FCI 70-2)
표준
B16.34
스템
조정 가능한 라이브 로드 패킹
밸브 크기
NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12, NPS 14, NPS 16, NPS 18, NPS 20, NPS 24
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.
