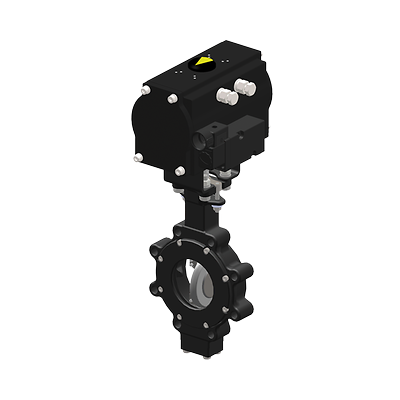

Keystone-k lok series 36 37 butterfly valve iso

Keystone K-LOK 시리즈 36/37 고성능 버터플라이 밸브

선정 제품 설명

Keystone K-LOK 시리즈 36/37은 ASME Class 150 및 300 등급의 고성능 버터 플라이 밸브로, 웨이퍼 및 러그 스타일로 제공됩니다. 이 독특한 설계는 씰링 지원 시 압력에 의존하지 않으므로 고압 및 저압, 더티 서비스에서 씰링이 가능합니다.

특징

  • K-LOK 폴리머 및 엘라스토머 시트로 진공 상태에서 양방향 강하 차단을 제공하며 완전 정격 압력에서도 마찬가지입니다. 이 독특한 설계는 씰링 지원 시 압력에 의존하지 않으므로 고압 및 저압, 더티 서비스에서 씰링이 가능합니다. 다양한 재질로 모든 분야에서 최적화된 시트 수명을 제공합니다.
  • 비출 방지 샤프트는 안전 강화를 위한 모든 밸브에 대해 표준입니다.
  • 고유한 패킹 설계로 압력뿐 아니라 수정 또는 특수 조립 없이 진공에서도 사용할 수 있습니다.
  • 디스크 테이퍼 핀은 디스크와 샤프트에 절반씩 접선 배치되어 전단 대신 압축되어 고장 가능성을 최소화합니다.
  • 글랜드 너트의 불균등한 조정을 보상하는 로커형 글랜드 브리지가 활용되어 패킹 누출을 줄입니다.
  • 일체형 주조 디스크 위치 스톱이 시트에 디스크를 완벽하게 배치하여 최대한의 시트 및 씰 수명을 확보합니다.
  • 확장 넥으로 50mm(2인치)의 파이프라인 절연 간격이 허용됩니다.
  • 일체형 주조 장착 패드가 액추에이터에 직접 장착을 제공하여 비싼 브라킷 및 커플링을 사용할 필요가 없습니다.
  • 샤프트 저널 포트의 납작한 본체 내경이 샤프트 베어링을 디스크에 가깝게 배치하여 최대한의 샤프트 지지를 제공함으로써 마모를 줄이고 수명을 늘입니다.
소재
316 스테인리스 강, 316L 스테인리스 강, 탄소강, 듀플렉스, 스테인리스 강, 슈퍼 듀플렉스
압력 클래스
ASME
공정 연결 유형
150RF, 300RF
시트/씰 유형
고성능
셧오프 클래스
제로 누출
표준
API 609, ASME B16.34
밸브 크기
NPS 10 / DN 250, NPS 12 / DN 300, NPS 14 / DN 350, NPS 16 / DN 400, NPS 18 / DN 450, NPS 2 / DN 50, NPS 20 / DN 500, NPS 2-1/2 / DN 65, NPS 24 / DN 600, NPS 3 / DN 80, NPS 4 / DN 100, NPS 6 / DN 150
밸브 크기 표준
DN
밸브 유형
버터플라이, 고성능 버터플라이 밸브
