Keystone-P-P000169

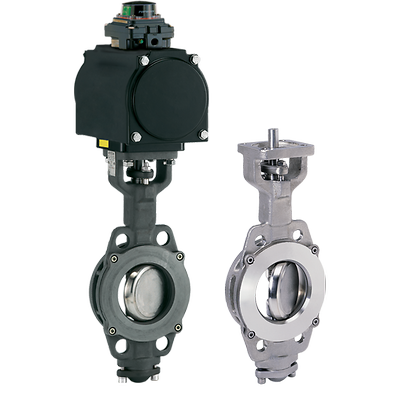

Keystone 시리즈 HiLok 고성능 버터플라이 밸브

선정 제품 설명

HiLok 고성능 버터플라이 밸브는 효율적인 양방향 씰링을 제공합니다.

특징

  • 주조 ISO 상단 플레이트.
  • 절연 서비스를 위한 긴 넥.
  • 매체 영역 외부의 외형 트래블 스톱(Travel stop).
  • 작업자 이동 없이 접근 가능한 패킹 조정
  • 기계적으로 달성한 라인 압력 지원에 의존하지 않는 확실한 씰링.
  • 양방향 셧오프 성능.
  • 소프트, 내화 및 금속 시트 사용 가능.
  • 시트 마모를 최소화하는 이중 오프셋 운영 규칙으로 인한 긴 수명 내구성.
  • 최대 유량 및 최소 헤드 손실을 위한 2피스 샤프트.
  • 4중 베어링으로 고압, 고사이클 작동 시 안정성 보장.
  • 신속하고 간편한 시트 교체.
  • 중단 없는 가스켓 표면.
인증
SIL 지원, PED, CUTR
종단 연결
러그, 웨이퍼
응용 분야
금속 공정, 연료 가스, 시설 및 공정 유틸리티, 송풍기, 바이오 연료, 공기 순환
소재
듀플렉스, 탄소강, 316 스테인리스 강
압력 등급
PN
공정 연결 유형
PN25, PN16
시트/씰 유형
고성능
차단 등급
제로 누출
밸브 크기
NPS 20 / DN 500, NPS 18 / DN 450, NPS 16 / DN 400, NPS 14 / DN 350, NPS 12 / DN 300, NPS 10 / DN 250
밸브 크기 표준
DN
밸브 유형
버터플라이
매체
공기, 불활성 가스, 암모니아, 연료 오일, 뜨거운 물, 액체, 특수 가스, 천연 가스, 물, 진공, 증기, 산소
스템
조정 가능한 라이브 로드 패킹
