Keystone-P-P000227

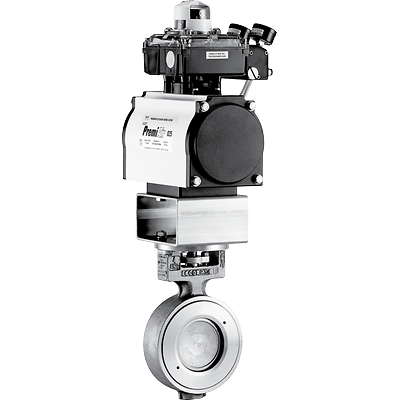

Keystone WINN Hi-Seal 고성능 버터플라이 밸브

선정 제품 설명

Hi-Seal 고성능 버터플라이 밸브는 광범위한 서비스 조건에서 효율적인 양방향 씰링을 제공합니다.

특징

  • 기계적으로 달성되고 라인 압력 지원에 의존하지 않는 확실한 씰링.
  • 양방향 셧오프 성능.
  • 본체 설계 옵션: 웨이퍼, 러그 또는 더블 플랜지.
  • EOL(End-of-Line) 서비스 사용에 적합(러그 또는 더블 플랜지).
  • 3가지 설계 옵션 사용 가능. 소프트 시트, 내화 시트 및 금속 시트
  • 컴팩트형 설계, 중량/설치/유지 비용 최소화.
  • 시트 마모를 최소화하는 이중 오프셋 운영 규칙으로 인한 긴 수명 내구성.
  • 1피스 샤프트로 긴 수명과 함께 최대의 강도 및 안정성 제공.
  • 작업자 이동 없이 접근 가능한 패킹 조정
  • 신속하고 간편한 시트 교체.
종단 연결
웨이퍼, 러그형 및 더블 플랜지형
응용 분야
공기 순환, 플랜트 보조 장비, 바이오 연료, 청정 증기, 탈염, 유람선, 컨테이너선, 해양 독, 정제, 스팀 헤더, 연료 가스, FPSO, 연료 공급
소재
316 스테인리스 강, 알루미늄 청동, 탄소강, 듀플렉스, 슈퍼 듀플렉스
압력 등급
ASME
공정 연결 유형
CL150RF, CL300RF, CL600RF
시트/씰 유형
고성능, 메탈, 소프트 씰
차단 등급
제로 누출
표준
API 609, ASME B16.34
밸브 크기
NPS 6 / DN 150, NPS 10 / DN 250, NPS 12 / DN 300, NPS 14 / DN 350, NPS 16 / DN 400, NPS 18 / DN 450
밸브 크기 표준
NPS
밸브 유형
버터플라이
매체
진공, 증기, 암모니아, 연료 오일, 뜨거운 물, 액체, 산소, 특수 가스, 물
스템
조정 가능한 라이브 로드 패킹
