AVENTICS-R481628005

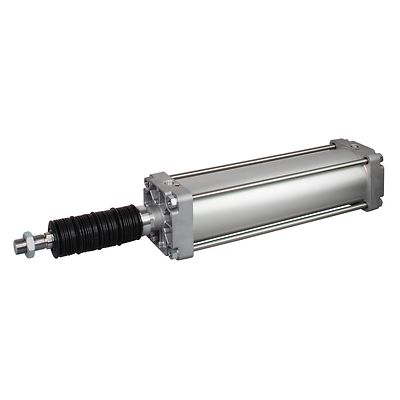

AVENTICS™ Tie rod cylinder ISO 15552, Series ITS R481628005

작업 공간에 추가
전문가와 상담하기
구성 보기
데이터시트 보기
제품 개요

선정 제품 설명

ITS-DA-160-0125-2-2-1-1-8-000-00-000-BAS

사양

Standards
ISO 15552
Piston Ø
160 mm
Stroke
125 mm
Functional principle
Double-acting
Cushioning
Pneumatic adjustable cushioning
Magnetic piston
Piston with magnet
Environmental requirements
Industry standard
Piston rod
single
Cylinder special features
Bellows
Scraper
Standard Industry Scraper
Pressure for determining piston forces
6,3 bar
Retracting piston force
11875 N
Extracting piston force
12667 N
Min. ambient temperature
-20 °C
Max. ambient temperature
80 °C
Working pressure min.
2 bar
Working pressure max
10 bar
Ports
G 3/4
Piston rod thread
M36x2
Speed max.
0.6 m/s
Cushioning length
46 mm
Cushioning energy
160 J
Weight 0 mm stroke
12.89 kg
Weight +10 mm stroke
0.21 kg
Stroke max.
1000 mm

특징

  • 단일 시리즈 ITS(ISO 15552) 실린더로 몇 cm에서 2,700mm의 광범위한 스트로크 범위 전체에 걸쳐 최대 5톤을 운반할 수 있습니다.
  • 매우 강력한 응용 분야를 간단하고 비용 효율적으로 자동화할 수 있습니다.
  • 160mm~320mm의 피스톤 직경으로 제공
  • 모듈식 씰링 시스템은 특정 응용 분야에 맞는 맞춤형 솔루션을 지원함으로써 효율적인 작동과 유지 관리 작업의 최소화를 달성할 수 있습니다.
  • 소재 최적화 설계
  • 최적화된 쿠션 개념 – 탄력적인 쿠션 요소 또는 공압식 쿠션을 사용할 수 있는 기회
  • 아날로그 거리 측정 센서를 제공
