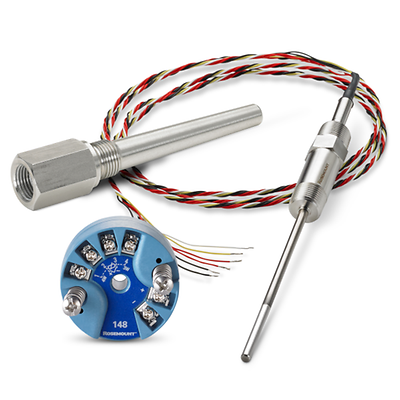

Rosemount-K-214C Sensor, 148 Transmitter and 114C Thermowell

Rosemount™ 214C RTD 온도 센서, 148 트랜스미터 및 114C 써모웰(Thermowell)

구성
견적 요청
자세히 알아보기
작업 공간에 추가

사양

Rosemount™ 214C RTD 온도 센서
온도 범위
권선 요소의 경우, IEC 60751:2008에 따라 150시간 동안 20~500Hz 사이에서 1g의 진동 후 최대 어는점 저항 변화 0.05°C(0.020)
도선
24 AWG 와이어, FEP 절연, IEC 60751에 따른 컬러 코드
시간 상수/반응
IEC 60751:2008에 따라 유수에서 시험했을 때 50% 센서 응답에 도달하기까지 최대 10.8초 필요
안정성
IEC 60751:2008에 정의된 방법에 따라 측정했을 때 최대 지정 온도에서 1000시간 후 최대 어는점 저항 변화 ±0.15°C(0.059)
절연 저항
500VDC 및 실온에서 측정 시 1,000MMΩ의 최소 절연 저항
교정 옵션
IEC 751 Class A 또는 B, 단일 포인트 교정, 교정 스케줄 또는 고객 지정 교정 범위, 모두 Callendar-Van Dusen 상수 사용
Rosemount™ 148 온도 트랜스미터
입력
범용 센서 입력(RTD, T/C, ohm)의 단일 센서 기능
출력 신호
4~20mA 아날로그
하우징
DIN B 헤드 장착
인증/승인
위험 지역, 전체 인증 목록은 전체 사양 참조
Rosemount™ 114C 써모웰
써모웰(Thermowell) 계산
공인 엔지니어가 수행한 진동 주파수 계산(WFC) , 공식 보고서는 R21 주문
설계 한정자
모든 어플리케이션에 대해 루트, 보어 및 팁 직경 사용자 정의 가능
인증/승인
재질 인증, NACE, CRN(전체 인증 목록은 전체 사양 참조)
제품 시험
외부 압력 시험, 내부 압력 시험, (비파괴)침투탐상, X선, PMI(모든 목록은 전체 사양 참조)

특징

Rosemount™ 214C RTD 온도 센서
  • 박막 또는 권선형 설계의 단일 또는 이중 요소 Pt-100 RTD는 다양한 어플리케이션 요구사항 충족
  • 고진동 산업 어플리케이션을 견디도록 설계된 박막 센서
  • 높은 정확도, 이중 요소를 요구 및/또는 고온에 노출되는 어플리케이션을 위한 권선형 설계
  • 어플리케이션 유연성을 위해 –196 ~ 600°C(–321 ~ 1112°F)의 광범위한 온도 보장
  • Callendar-Van Dusen 상수를 사용해 트랜스미터-센서 일치가 가능하며 최고 수준의 정확도 제공
  • 임계 온도 측정 포인트를 보장하는 옵션인 Class A 정확도를 통해 공차와 정확도 기준을 충족
  • 다양한 인클로저 및 연결 헤드 옵션이 있는 조정 가능한 설계가 다양한 어플리케이션 요구 충족
  • 조정 가능한 스프링 장착 또는 콤팩트 스프링 장착 설치 스타일 포함
  • 북미 승인을 받아 위험 지역 요구사항 충족
Rosemount™ 148 온도 트랜스미터
  • 여러 센서 유형을 함께 사용할 수 있는 적용성(adaptability)이 높은 장치입니다.
  • 다양한 DIN B 인클로저 옵션을 갖춘 DIN B 스타일 헤드 마운트는 비용 효과적인 솔루션입니다.
  • 4~20mA 신호는 노이즈를 견디며 공정 환경에서 신뢰할 수 있는 성능을 발휘합니다.
  • 주변 온도 보정 기능이 성능 및 공정 품질 향상
  • PC 기반 HART™ 구성 인터페이스가 트랜스미터 구성에 필요한 프로그래머, 케이블 및 소프트웨어를 제공
Rosemount™ 114C 써모웰
  • 스템 프로파일 옵션을 적용한 나사형, 플랜지형, Van Stone 및 용착 설치 스타일을 통해 어플리케이션 유연성 제공 가능
  • 스테인리스 강부터 실험적인 재질까지, 다양한 프로세스 사양을 충족하도록 광범위한 써모커플 재질 선택 가능
  • 진동 주파수 계산(WFC) 보고서 옵션으로 써모웰 설계와 공정 조건 사이의 호환성 보장
  • 루트, 보어, 팁 두께에 대한 유연한 설계 한정자를 이용해 특수 어플리케이션 요구사항에 맞출 수 있음
  • Van Stone 스타일은 비용 효율성을 위해 스템과 플랜지 재질이 다를 수 있음
  • NACE, 재료성적서 및 PMI를 포함한 써모웰 옵션을 통해 재질 추적성과 호환성 보장
  • 외부 정수압 테스트, 침투 탐상 테스트 등의 프로세스 요구 사항을 충족하는 특수 테스트 옵션
