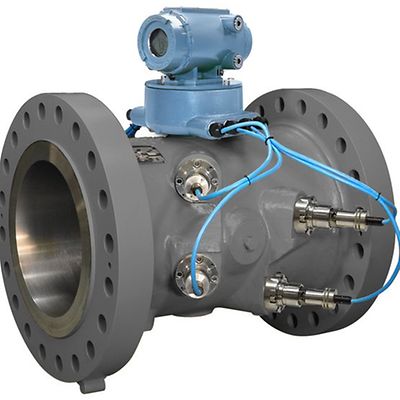

Rosemount-USM341420 Gas Ultrasonic Flow Meter-20 Inch

Rosemount™ USM341420 Senior Sonic 가스 USM 유량계 - 4경로 - 20인치

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

상거래 애플리케이션용으로 설계된 이 차세대 4 경로 초음파 계량기는 현장에서 입증된 SeniorSonic 코달 계량기 설계를 유지하면서 더욱 강력한 새 Rosemount 3410 시리즈 전자 장치로 매우 향상된 샘플링 속도를 선사합니다.

사양

정확도
전체 유량 교정 범위에 걸쳐 상대적인 판독의 ±0.01%
반복성
1.5 ~ 30.5m/s(1 ~ 100fps)에 대해 판독의 ±0.05%
속도
일부 크기에서 38m/s(125fps)를 초과하는 초과 범위 성능으로 최대 30m/s(100fps)까지 등급이 매겨짐
작동 온도 범위
T-21 트랜스듀서: -20~100°C(-4~212°F)
T-22 트랜스듀서: -50~100°C(-58~212°F)
운영 압력 범위
T-21/T-22 트랜스듀서: 689~27,579kPag(100~4,000psig)
T-21/T-22 트랜스듀서: 345kPa(50psig) Qmax 감소로 최소 작동 압력 이용 가능
T-22 트랜스듀서: 0~689kPag(0~100psig) 분리된 트랜듀서 장착이 필요함
자료
탄소강 및 스테인리스 강

특징

  • 와류, 직교류, 비대칭 및 난류를 나타내는 유량 프로파일 3D 보기로 신속한 문제 해결
  • 계량기 건강에 대한 직관적 보기를 확보하고 교정 주기를 확대하여 비용 및 다운타임 최소화
  • AGA 8 압축 가능성 및 AGA 10 음속의 자동 계산으로 수작업 오류 감소
  • 전구경식 설계로 증분 압력 강하가 사실상 없어지고 에너지 비용 절감
  • 양방향 유량 측정 및 유량 용량 증가로 운영 효율성 개선
  • 견고한 Rosemount T-20 시리즈 변환기로 열악한 조건에서 성능 향상
    현장 교체가 가능한 변화 모듈로 유지 관리 단순화 및 가동 시간 최대화
  • 최대 6개의 주파수 또는 디지털 출력의 새 4유형 CPU 모듈로 I/O 증가
  • 최대 6개의 주파수 또는 디지털 출력의 새 4유형 CPU 모듈로 I/O 증가
