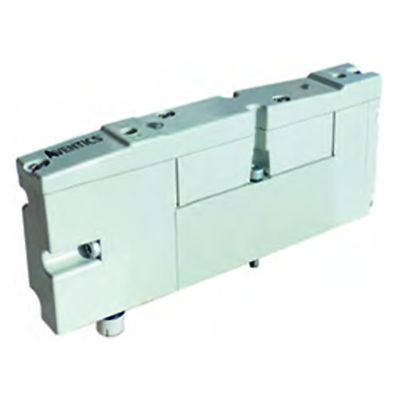

AVENTICS™ 5/2-directional valve, Series 502 R502A1B10M11BF1

선정 제품 설명

DIST.5/2 SPRING RETURN SPOOL AND SLEEVE

B10
Activation
Electrically
Actuating control
Single Solenoid
Pilot
External
Nominal flow Qn
470 l/min
Working pressure min.
2 bar
Working pressure max
8 bar
Operational↩voltage
24 V DC
Voltage tolerance DC
-15% / +10%
Protection class with connection
IP65
Reverse polarity protection
Protected against polarity reversal
Sealing principle
metal/metal sealing
Power consumption DC
1.1 W
Duty cycle
100 %
Typ. switch-on time
16 ms
Typ. switch-off time
49 ms
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Weight
0.169 kg
Housing material
Die cast zinc

특징

  • 모듈식 설계로 간편한 구성 및 수정 가능
  • 서브 베이스 장착 밸브는 패널 내 밸브 파일럿 응용 분야에 적합
  • 높은 유량, 컴팩트한 크기 및 선택적 마운팅 플레이트로 캐비닛 공간의 효과적 사용 가능
  • AVENTICS G3 및 580 전자 fieldbus 플랫폼과 호환 가능
  • 580 CHARM 노드는 전자 마샬링이 있는 DeltaV™ 분산 제어 시스템과 호환 가능
