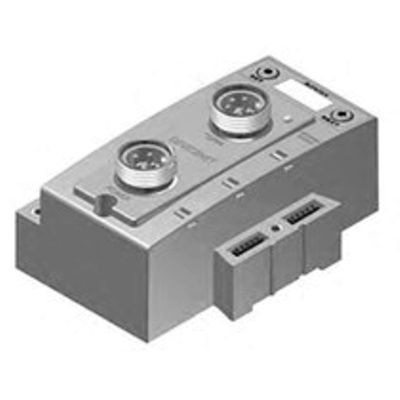

AVENTICS-240-180

AVENTICS™ Bus coupler, Series G3 240-180

선정 제품 설명

G3 ELECTRONICS COMMUNICATION MODULE DEVI

Version
Bus coupler
Fieldbus protocol
DeviceNet
Electrical connection type
Plug (male)
Electrical connection size
7/8″
Electrical connection number of poles
4-pin
Note
power supply 7/8″
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Number of solenoid coils max.
32
Max. number of valve positions
32
Operational voltage electronics
24 V DC
Electronics voltage tolerance
-10% / +10%
Power consumption electronics
0.11 A
Operating voltage, actuators
24 V DC
Total current for actuators
4 A
Protection class
IP65
Diagnosis
Undervoltage
I/O module extension max.
16
Weight
0.252 kg
Housing material
Polybutyleneterephthalate

특징

  • 혁신적인 그래픽 디스플레이를 통해 시운전, 시각적 상태 및 진단을 간단하게 수행할 수 있습니다
  • 매우 유연한 분산형 아키텍처는 시스템 요구사항에 따라 확장이 가능합니다
  • 자동 복구 모듈(ARM)은 중대한 고장이 발생한 경우에도 구성 데이터를 보호할 수 있으며, 무선 ARM은 또한 Wi-Fi 연결을 통해 중요한 밸브 시스템 진단 및 상태 모니터링 기능에 액세스할 수 있습니다.
  • 전원 커넥터를 통해 입력 및 통신을 활성 상태로 유지한 채로 출력 전원을 제거할 수 있습니다
  • DeviceNet 네트워크, 이더넷 IP, Profibus, Profinet, Powerlink 필드버스 프로토콜을 지원합니다
  • Auto recovery module (ARM) protects configuration data during critical failure while the Wireless ARM allows access to vital valve system diagnostics and health monitoring via WiFi connection
  • Power connector allows output power to be removed while inputs and communication are left active
  • Networks with DeviceNet, Ethernet IP, Profibus, Profinet, and Powerlink fieldbus protocols
