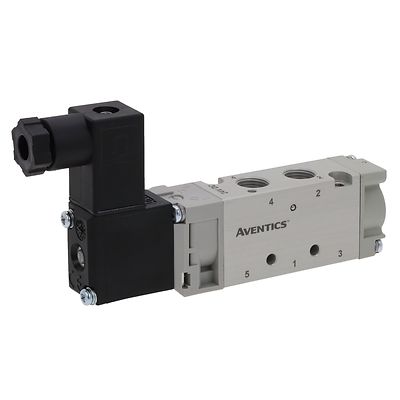

AVENTICS-52000004

AVENTICS™ 5/2-directional valve, Series 520 52000004

선정 제품 설명

AVENTICS 시리즈 520은 솔레노이드 공압작동 미니 스풀 밸브 제품군으로 공압 실린더 구동에 이상적입니다. 이 밸브는 열과 습기에 내성이 있고 높은 주변 온도와 혹독한 환경에 적합한 고품질 코일로 구성되어 있습니다. 매니폴드 응용 분야를 위해 결합형 서브베이스에 장착할 수 있습니다. AVENTICS 520 밸브는 자동차, 케이스 포장, 패키징 및 타이어 제조 분야에 적합합니다.

Activation
Electrically
Nominal flow Qn
600 l/min
Switching principle
5/2
Compressed air connection output
G 1/8
Working pressure min.
1.5 bar
Working pressure max
8 bar
Operational voltage AC at 50 Hz
230 V
Manual override
without detent
Electrical connection type
Plug
Electrical connection size
EN 175301-803, form C
Actuating control
Single Solenoid
Sealing principle
Soft Seal
Pilot
Internal
Pilot valve width
18 mm
Valve type
Spool valve
Connection type
Pipe connection
Return
Air return with differential piston
Control pressure min.
1.5 bar
Control pressure max.
8 bar
Min. ambient temperature
5 °C
Max. ambient temperature
50 °C
Medium
Compressed air
Max. particle size
5 µm
Oil content of compressed air min.
0 mg/m³
Oil content of compressed air max.
5 mg/m³

특징

  • NBR 씰이 있는 플라스틱 G1/8 탭 본체로 서비스 수명 연장
  • 윤활 또는 비윤활 공기/중성 가스 처리
  • 주변 온도 범위 5°C~50°C
  • 관련된 모든 EU 지침 준수
