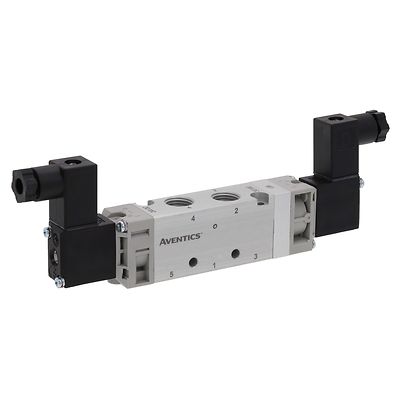

AVENTICS™ 5/2-directional valve, Series 521 52100006
선정 제품 설명
AVENTICS 시리즈 521은 솔레노이드 공압작동 미니 스풀 밸브 제품군으로 공압 실린더 구동에 이상적입니다. 이 밸브는 열과 습기에 내성이 있고 높은 주변 온도와 혹독한 환경에 적합한 고품질 코일로 구성되어 있습니다. 매니폴드 응용 분야를 위해 결합형 서브베이스에 장착할 수 있습니다. AVENTICS 시리즈 521 밸브는 자동차, 케이스 포장, 패키징 및 타이어 제조 분야에 적합합니다.
사양
- Activation
- Electrically
- Nominal flow Qn
- 1050 l/min
- Switching principle
- 5/2
- Compressed air connection output
- G 1/4
- Working pressure min.
- 1.5 bar
- Working pressure max
- 8 bar
- Operational voltage AC at 50 Hz
- 24 V
- Manual override
- without detent
- Electrical connection type
- Plug
- Electrical connection size
- EN 175301-803, form C
- Actuating control
- Double Solenoid
- Sealing principle
- Soft Seal
- Pilot
- Internal
- Pilot valve width
- 22 mm
- Valve type
- Spool valve
- Connection type
- Pipe connection
- Control pressure min.
- 1.5 bar
- Control pressure max.
- 8 bar
- Min. ambient temperature
- 5 °C
- Max. ambient temperature
- 50 °C
- Medium
- Compressed air
- Max. particle size
- 5 µm
- Oil content of compressed air min.
- 0 mg/m³
- Oil content of compressed air max.
- 5 mg/m³
- Compressed air connection input
- G 1/4
특징
- NBR 씰이 있는 양극 처리된 알루미늄 G1/4 탭 본체로 서비스 수명 연장
- 싱글 및 더블 액팅 액추에이터의 스프링 복귀 챔버가 솔레노이드 밸브 배기와 함께 수집되는 비호흡 구조
- 윤활 또는 비윤활 공기/중성 가스 처리
- 주변 온도 범위 5°C ~ 50°C
- 관련된 모든 EU 지침 준수
