  • AVENTICS™ Bus coupler, Series 580 P580AECO1010A00
AVENTICS-P580AECO1010A00

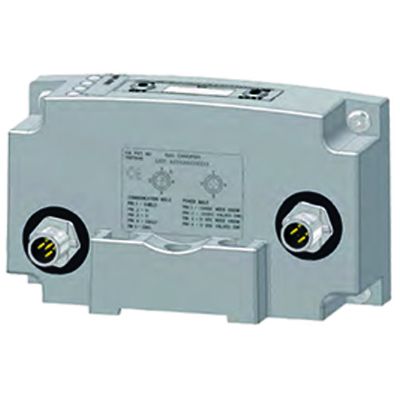

AVENTICS™ Bus coupler, Series 580 P580AECO1010A00

작업 공간에 추가
전문가와 상담하기
CAD 보기
제품 개요

선정 제품 설명

580 CANOPEN MOD STD KIT

사양

Version
Bus coupler
Fieldbus protocol
CANopen
Electrical connection type
Plug (male)
Electrical connection size
M12
Electrical connection number of poles
4-pin
Electrical connection coding
A-coded
Note
Power supply plug M12x1, 4-pin
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Number of solenoid coils max.
32
Max. number of valve positions
32
Operational voltage electronics
24 V DC
Electronics voltage tolerance
-10% / +10%
Power consumption electronics
0.1 A
Operating voltage, actuators
24 V DC
Total current for actuators
4 A
Protection class
IP65
Diagnosis
Short circuit
Weight
0.32 kg
Housing material
Die-cast aluminum

특징

  • 컴팩트한 크기와 유연성으로 더 많은 밸브를 단일 캐비닛에 배치하거나 더 작은 인클로저를 사용하여 동일한 수의 밸브를 수용할 수 있음
  • 내장형 LED 디스플레이에 간편한 시운전 및 설정을 위한 구성과 시스템 진단 데이터가 표시됨
  • 내부 배선이 없어 조립이 간편해짐
  • 전원 커넥터를 통해 입력 및 통신을 활성 상태로 유지한 채로 출력 전원을 제거할 수 있음
  • 580 CHARM 노드를 통해 전자 마샬링 플랫폼을 갖춘 에머슨 DeltaV™ 분산 제어 시스템(DCS)에 직접 공압 매니폴드 연결
  • 지원 프로토콜에는 EtherCAT®, EtherNet/IP™, EtherNet/IP™ DLR, PROFIBUS™ DP, CANopen®, DeviceNet™, IO-Link®* 및 PROFINET™이 있습니다
