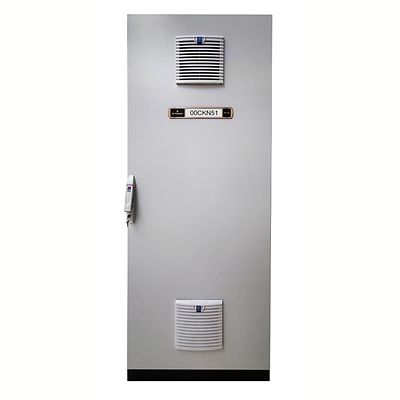

DeltaV CTO SIS 캐비닛

치수

CHARM 및 컨트롤러 캐비닛:
800mm(W) x 2,000mm(H)(+100mm 주추) x 600mm(D)
800mm(W) x 2,000mm(H)(+100mm 주추) x 800mm(D)

데이터 캐비닛:
800mm(W) x 2,000mm(H)(+100mm 주추) x 800mm(D)
800mm(W) x 2,000mm(H)(+100mm 주추) x 1,000mm(D)
800mm(W) x 2,000mm(H) x 1,200mm(D)

접근방향

전면 액세스 - 단일 도어, 오른쪽 힌지형, 푸시 버튼 및 잠금 인서트
전면 및 후면 액세스 - 전면 및 후면 단일 도어, 오른쪽 힌지형, 푸시 버튼 및 잠금 인서트

보호 등급

IP54, NEMA/유형 12
IP20, NEMA/유형 1(배기형 도어 포함)

무게

전면 전용 캐비닛~200kg
전면 후면 캐비닛~300kg
네트워크/서버 캐비닛~150kg(빈 캐비닛)
(옵션 선택으로 추가한 하드웨어에 따라 다를 수 있음)

소재

캐비닛 프레임: 판금, 1.5mm, 딥코팅,
도어: 판금, 2mm, 딥코팅, 외부 분말 코팅, 텍스처 페인트,
색상: RAL 7035, 주추 RAL 9005
네트워크/서버 캐비닛 색상: RAL 7035 / RAL 9005, 주추 RAL 9005

도어 팬

연속 사용 또는 써모스탯 제어

케이블 도입부

하단

전원사양

기본 분리 스위치를 통한 이중 분배:
100~120VAC 50/60Hz
220~240VAC 50/60Hz

다음 일체형 전원 공급 시스템 중 하나로 구성:
2 x 20A 및 완전 이중화(기본 및 보조) 24VDC 분배
2 x 40A 및 완전 이중화(기본 및 보조) 24VDC 분배

제어 네트워크

이중 구리(RJ45)

I/O 갯수/유형

DeltaV SIS LS CHARM 캐비닛:
최대 480 LS IO AC 전원 CSLS
SIS - LS 비 IS가 포함된 CSLS, IS IO CHARM

컨트롤러 캐비닛:
SIS - SZ 컨트롤러, LSNB

네트워크 / 서버 캐비닛:
네트워크 캐비닛
네트워크 / 서버 캐비닛

명판

명판이 삽입된 명판 홀더

설치환경

실내 설치
장비실 - HVAC 제어, 권장 온도 +25°C(+77°F)
IT실 - 권장 온도 +20°C(+68°F)

상대 습도

5~95%(비응축)

글로벌 인증

유럽: CE
북미: 일반 위치
