DeltaV-P-SE4301T01

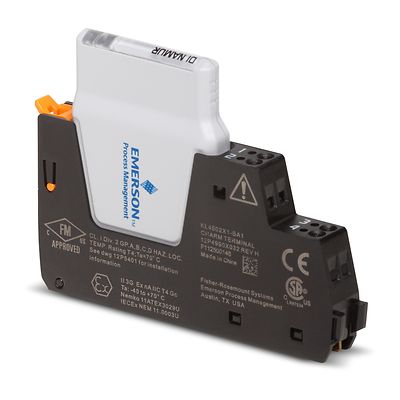

DeltaV™ DI NAMUR CHARM

선정 제품 설명

NAMUR 센서를 위한 디지털 입력 CHARM(Characterization Module).

센서 유형
NAMUR 센서, 드라이 접점, 라인 저항 끝과 드라이 접점
ON 감지 수준
> 2.1mA(<4 kΩ)
OFF 감지 수준
< 1.2mA(>9 kΩ)
채널 임피던스
1.5kΩ(근사치)
습식 전압
12볼트(± 5%)
현장 회로 보호
8mA 전류 제한 회로, 현장 배선 분리
CHARM 전력 요구 사항
28mA 최대 / 24V DC
CHARM 열 소산
0.51W
오류 감지 가능
단락 보증: < 100Ω, 양호 상태 보증: 400Ω ~ 40kΩ, 개방 회로 보증: > 75kΩ
구성 가능한 채널 유형
DI(Discrete Input) - 드라이 접점 또는 분리 상태 센서 변경 <2Hz, 펄스 부호 - 펄스 트레인 0.1Hz ~ 10KHz, 50µsec 최소 펄스 폭

문서 및 도면

특징

  • 제어실 캐비닛에 영향을 주지 않고 마샬링을 제거하며 플랜트의 어느 곳에나 I/O를 추가할 수 있습니다.
  • 마샬링 캐비닛이나 교차 배선이 없고, 배선 수가 줄며, 작업량이 크게 감소하고, 잠재적인 접촉 고장 지점이 감소합니다.
  • 마샬링 캐비닛이나 교차 배선이 없고, 배선 수가 줄며, 작업량이 크게 감소하고, 잠재적인 접촉 고장 지점이 감소합니다.
