  • DeltaV™ IS AO 4-20mA HART CHARM
DeltaV-P-SE4308T01

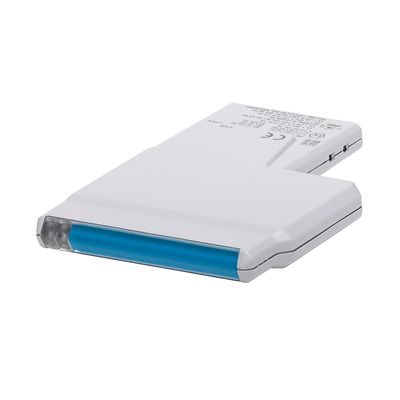

DeltaV™ IS AO 4-20mA HART CHARM

문의하기

선정 제품 설명

HART가 있거나 없는 4-20mA 출력을 위한 IS(본질안전형) 아날로그 출력 CHARM(Characterization Module).

사양

센서 유형
HART가 있거나 없는 4 ~ 20mA
공칭 신호 범위
4-20mA(0-20mA 옵션)
전체 신호 범위
0 ~ 22mA
로드 저항
최대 750Ohm
부하 전압
15V(최소) / 20mA
온도 범위별 정확도
범위의 0.25%(0 ~ 60°C), 범위의 0.5%(-40 ~ 70°C)
해상도
16비트 A/D 컨버터
교정
필요하지 않음
절연
EN 60079-11에 따라 갈바닉 절연. 전압 피크값 375VDC.
CHARM 전력 요구 사항
최대 56mA / 24VDC ±10%
CHARM 열 소산
1.1W
HART 지원
AMS를 위한 HART v7 통과, HART v7 변수 및 장치 상태 제어 가능.
HART 데이터 업데이트율
500ms

문서 및 도면

특징

  • 제어실 캐비닛에 영향을 주지 않고 마샬링을 제거하며 플랜트의 어느 곳에나 I/O를 추가할 수 있습니다.
  • 마샬링 캐비닛이나 교차 배선이 없고, 배선 수가 줄며, 작업량이 크게 감소하고, 잠재적인 접촉 고장 지점이 감소합니다.
  • IS(본질 안전) I/O는 위험 지역에서 I/O를 실행해야 하는 경우 클래스 1 디비전 2 및 IEC 존 II 환경 조건을 충족합니다.
  • IS(본질 안전) I/O는 위험 지역에서 I/O를 실행해야 하는 경우 클래스 1 디비전 2 및 IEC 존 II 환경 조건을 충족합니다.
