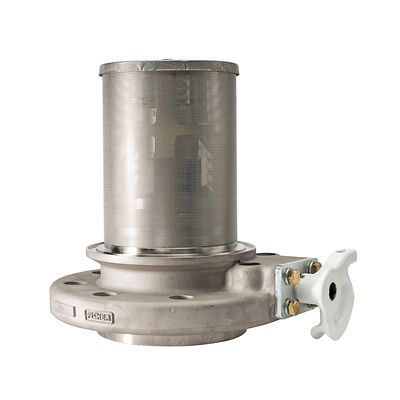

Fisher-P-C404-32

Fisher™ 유형 C404-32 내부 밸브

문의하기
주문 상태 확인
도면 보기

선정 제품 설명

유형 C404-32 플랜지 내부 밸브는 주 차단 밸브, 과류 밸브 및 역류 방지 밸브로 사용하는 데 있어 광범위한 승인을 받았습니다. 밸브는 펌프 및 압축기와 함께 또는 압축기 없이 사용할 수 있습니다. 이 밸브의 통합 역류 방지 기능으로 인해 매니폴드 저장 탱크의 선택적 충전 시 추가 차단 밸브를 사용해야 합니다.

CAD 도면 및 모델: 여기 클릭

특징

  • 특허받은 신속 균등화 블리드 영역
  • 독특한 서비스 기능
  • 과류 폐쇄
  • 역류 방지 기능
  • 스프링 장착형 폴리테트라플루오로에틸렌(PTFE) 스터브 샤프트 패킹
  • 중요 마모 지점에 PTFE 마모 방지 패드 Rulon® 부싱 배치
  • 수동식, 케이블식 또는 공기 개폐식 밸브 액추에이터
  • 열 가용성 링크 또는 플러그가 212°~220°F/100°~104°C에서 녹아서 밸브에서 화재 발생 시 밸브를 폐쇄

사양

바디 크기 및 종단 연결 스타일(유입구 x 배출구)
유입구: 3인치 / DN 80 CL300 RF 수정 플랜지(4.63인치 / 118 mm 직경 보어) 또는 4인치 / DN 100 CL300 RF 수정 플랜지(5.88인치 / 149 mm 직경 보어)
배출구: 3 또는 4인치 / DN 80 또는 100 CL300 RF
최대 유입 압력
400psig/27.6bar WOG
과류 스프링
3인치: 150, 200, 250, 400, 또는 500 GPM / 568, 757, 946, 1514, 또는 1893 l/min 프로판 | 4인치: 340, 400, 600, 800, 또는 1000 GPM / 1287, 1514, 2271, 3028, 또는 3785 l/min 프로판 |
온도 특성
-40°~150°F/-40°~66°C
대략적 중량
50파운드/23kg
