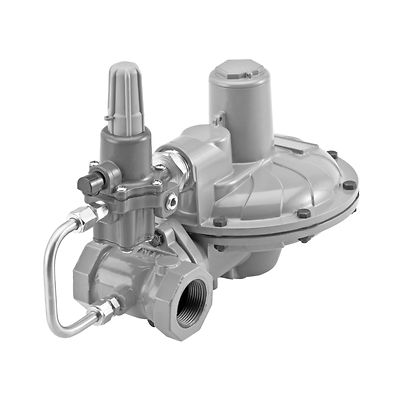

Fisher-P-CP200

Fisher™ CP200 시리즈 압력 부하 감압 레귤레이터

문의하기
주문 상태 확인
도면 보기

선정 제품 설명

Fisher CP200 시리즈 압력 부하 감압 레귤레이터는 상업용 및 산업용 설치 등 매우 다양한 감압 응용 분야에 적합하도록 고안되었습니다. 이러한 유연성은 다양한 바디 종단 연결 크기, 배출구 압력 설정 및 오리피스 크기를 통해 제공됩니다. CP200 시리즈는 압력 계수 측정(고정 계수 청구) 응용 분야에 정확한 제어를 제공합니다.

CAD 도면 및 모델: 여기를 클릭

특징

  • 폭넓은 NPT 바디 크기
  • 편리한 설치 및 유지 보수
  • 압력 조절 및 오리피스 제거를 위해서는 표준형 도구만 필요

사양

이용 가능한 구성
독립형 레귤레이터, 비릴리프, 토큰 릴리프, 내부 압력 등록, 보조 시트
본체 크기 및 종단 연결 스타일
3/4 NPT, 3/4 x 1 NPT, 3/4 x 1-1/4 NPT, 1 NPT, 1 x 1-1/4 NPT, 1-1/4 NPT
최대 유입구 압력
175psig/12.1bar
최대 유출구 압력
비상용 케이싱: 25psig/1.7bar
부품 미손상 시 허용값: 25psig/1.7bar
작동: 20psig/1.4bar
출구 압력 범위
1~20psig/0.07~1.4bar
온도 기능
-20°~150°F/-29°~66°C
대략적 중량
10파운드/5kg
