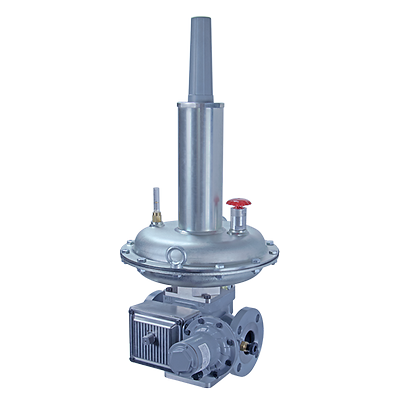

Fisher-P-LS200

Fisher™ LS200 시리즈 레귤레이터

문의하기
도면 보기
애니메이션 보기

선정 제품 설명

Fisher LS200 자가 작동 레귤레이터는 지역 스테이션 또는 건조기, 용광로, 보일러, 또는 버너와 같은 대용량 산업 애플리케이션에 적합합니다. LS200은 일체형 긴급 차단 옵션이 있는 대용량 밸런스 포트입니다. 제품 개발 시 주요 목표는 유지보수의 용이성이었습니다.

특징

  • 손쉬운 유지 관리 - 1명이 30분 만에 디스크 교체
  • 지역 스테이션 모니터링 애플리케이션을 위한 고장 시 개방형 설계
  • 트래블 표시기(트래블 모니터링 개발 중)
  • 짧은 배관용 확장된 배출구
  • 현장에서 긴급 차단 밸브 위치 전환 가능(긴급 차단 밸브는 본체의 양쪽에 설치 가능)
  • 완벽한 유로 차단
  • 25% H2 혼합 준비됨, 100% H2에 대해서는 에머슨 영향 파트너에게 문의
  • 연성 철, 회색 주철, 스틸 바디
  • 원거리 모니터링을 위한 일체형 긴급 차단 옵션

사양

본체 크기
회색 주철: NPT 또는 125FF 포함 2x2 DN50x50, 125FF 포함 2x4 DN50x100
연성 철: NPT 또는 PN16 포함 2x2 DN 50x50, 150RF, PN16 또는 150RF 포함 2x4 DN50x100
강철: NPT 또는 PN16 포함 2x2 DN 50x50, 150RF, PN16 또는 150RF 포함 2x4 DN50x100
작동 흡입구 압력
LS220: 10psi 설정 포인트 미만의 경우 125psi/8.6bar,
10psi/0.69bar 설정 포인트 초과의 경우 284psi/19.6bar
타입 LS250: 284psi/19.6bar
최대 비상 흡입구 압력
284psi/19.6bar
최대 비상 토출구(케이스) 압력
중압: 50psi/3.44bar
고압: 150psi/10.34bar
스프링 범위: LS220, LS224(350mm)
연한 녹색(4.35~5.1psi/0.3~0.35bar)
분홍색(4.35~10.6psi/0.3~0.73bar)
진청색(4.8~15.7psi/0.33~1.08bar)
주황색(8.3~21.75psi/0.57~1.5bar)
스프링 범위: LS250, LS254(255mm)
분홍색(20~30.3psi/1.38~2.09bar)
진청책(20~44.8psi/1.38~3.09bar)
주황색(25~60psi/1.72~4.14bar)
온도 등급
-20~150℉/-29~66℃(비PED)
-4~140℉/-20~60℃
-40~150℉/-40~66℃(-40℃까지 기능 시험 완료)
인증
DVGW, V9, CRN, 25% H2 혼합 승인됨, EN334, EN14382
압력 등록
외부
수소(H2)
LS200 제품군은 밀봉 성능과 재질 호환성을 분석하기 위한 광범위한 고압 수소 테스트를 통해 수소 서비스에 대한 검증을 받았습니다. 평가 및 테스트에 관한 추가적인 세부사항은 "수소와 천연 가스 혼합: 고려해야 할 기술적 요인"을 참조하십시오.
