Fisher-P-P700

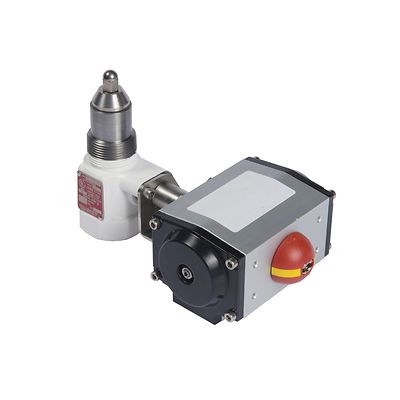

Fisher™ P700 시리즈 로타리 액추에이터

선정 제품 설명

모든 Fisher 내부 밸브에는 원격 위치에서 내부 밸브를 개폐할 수 있는 로타리 액추에이터를 장착할 수 있습니다. 이 액추에이터는 손쉬운 설치, 내구성이 뛰어난 구조, 신뢰성 있는 성능이 특징입니다. 효율적인 성능을 보장하기 위해 밸브의 오버스트로킹을 예방하도록 설계되었습니다. 이에 따라 공기 소비는 최소화되고 유량과 기대 수명은 최대화됩니다.

특징

  • 수송 또는 밥테일 트럭의 공기 브레이크에 설치되는 내부 밸브를 개폐
  • 벌크 플랜트의 고정식 저장 탱크에 설치된 많은 수의 내부 밸브를 편리하게 원격으로 작동
  • 퓨즈 플러그가 화재 시 자동으로 밸브를 폐쇄
  • 랙 앤 피니언 설계로 측면 하중 마모가 없어 수명 연장
  • Fisher 내부 밸브가 오버스트로킹 없이 최대 스트로크를 제공하도록 설계
  • 스테인리스 스틸 브래킷과 마운팅 하드웨어
이용 가능한 구성
타입 P731: 1-1/4인치 NPT 타입 C407-10 밸브
타입 P713: 3인치 싱글 플랜지 타입 C484 밸브
타입 P723: 3인치 더블 플랜지 타입 C483 밸브
타입 P714: 4인치 싱글 플랜지 타입 C404-32
타입 P739: 2, 3인치 NPT 나사산 밸브 타입 C471, C477, C891, C897, C486
내부 밸브 종단 연결 크기 및 스타일
1-1/4, 2, 3인치 나사산 NPT, 3, 4인치 싱글 또는 더블 플랜지
타입 P731 액추에이터 압력 한계
최소: 50psig/3,4bar
최대: 125psig/8,6bar
타입 P713, P723, P739 액추에이터 압력 한계
최소: 25psig/1,7bar
최대: 125psig/8,6bar
타입 P714 액추에이터 압력 한계
최소: 40psig/2,8bar
최대: 125psig/8,6bar
온도 특성
-20°~150°F/-29°~66°C
열 릴리즈 녹는점
212°F/100°C
대략적 중량
타입 P731, P713, P723, P739, P714: 5.6파운드/3kg
