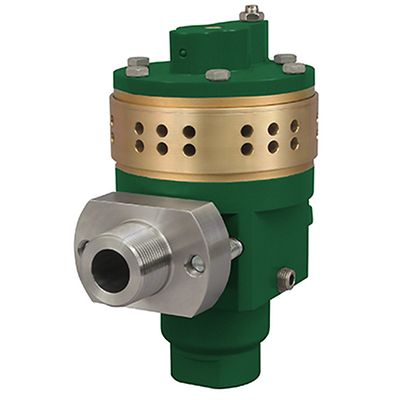

Fisher™ SS-263 볼륨 부스터

선정 제품 설명

SS-263 볼륨 부스터는 Fisher 최적화 디지털 밸브(ODV) 패키지에서만 독점적으로 사용됩니다. FIELDVUE™ 디지털 밸브 컨트롤러의 출력 신호를 증폭하여 공압 액추에이터의 스트로크 속도를 높입니다. 큰 입력 신호 변화에 대응할 때 빠른 스트로킹 속도를 위해 대용량 출력을 전달하거나, 작은 입력 신호 변화에 대응할 때 부드럽고 안정적인 낮은 볼륨 출력을 제공할 수 있습니다. 이를 통해 공정 제어 장비의 구동 또는 시운전 중에 종종 필요한 안정적이고 정확한 스로틀링 제어를 할 수 있습니다.

사양

포트 직경: 공급 포트: 19mm(0.75in)
배기 포트: 19mm(0.75in)

입력 신호: 포지셔너 출력

최대 입력 신호 압력: 10.3 bar(150 psig)

입력-출력 압력비: 1대 1 고정

공급 압력 범위: 최대 압력은 10.3 bar(150 psig)를 초과할 수 없습니다.

운영 온도: -40 ~ 71 C(-40 ~ 160 F)

최대 유량 계수: 공급: 9.5 Cv
배출 9.5 Cv
C1: 35
Xt: 0.77

연결: 입력 신호: 1/4 NPT
공급: 1 NPT
출력: 1 or 1-1/4 NPT

위험 지역 분류: ATEX 그룹 II 카테고리 2 가스 및 먼지 준수

SEP 선언: Fisher Controls International LLC(FCII)는 이 제품이 압력 장비 규정(PED) 97 / 23 /EC의 제3조 3항을 준수한다고 선언합니다. SEP(모범 엔지니어링 수칙)에 따라 설계 및 제작되었으며, 다음과 같은 작업을 수행할 수 없습니다.

대략적 중량: 알루미늄: 3.6kg(8 lbs)
스테인리스 강: 10.8kg(24 lbs)

기타 구성: 이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

특징

빠른 응답: SS-263은 큰 입력 신호 변화에 대응할 때 빠른 스트로킹 속도를 위해 대용량 출력을 전달하거나, 작은 입력 신호 변화에 대응할 때 부드럽고 안정적인 낮은 볼륨 출력을 제공할 수 있습니다.
고용량: 2625 부스터보다 약 3배 높은 유동 용량으로 인해 접속부, 튜빙 및 장치가 줄어듭니다.
소음 감쇠: 배기가 특별히 설계된 통로를 지나면서 발생하는 주변 소음을 감소시킵니다.
조정 가능한 응답: 일체형 바이패스 제한으로 부스터가 작거나 큰 입력 신호 변화에 따라 작동하도록 간편하고 신속하게 조정할 수 있습니다.
보조 공급 연결: Fisher 377 트립 밸브 또는 기타 액세서리와 함께 사용하기 위해 장치의 양쪽에 내장된 2개의 1/4 NPT 연결을 통해 공급 공기를 쉽게 사용할 수 있습니다.
3 in 1 연결: 이 특수한 연결은 필요한 경우 간편한 테스트를 위한 1/4 NPT 진단 연결, 핸드휠이 있는 액추에이터에서 사용하기 위한 1/4 NPT 액추에이터 바이패스 어셈블리 연결 및 3/4 NPT 연결 등을 제공합니다.
소프트 시트 구조: 소프트 시트 배기 및 공급 밸브는 불필요한 공기 소모를 줄이고 플랜트 대기 손실 시 고장 모드를 보장하기 위해 거품 밀폐 차단 기능을 제공합니다.
강력한 장착: 플랜지형 액추에이터 마운팅으로 간편한 유지 관리, 단순화된 튜브, 컴팩트함 및 높은 내진동성을 제공합니다.
