Fisher-P-V250

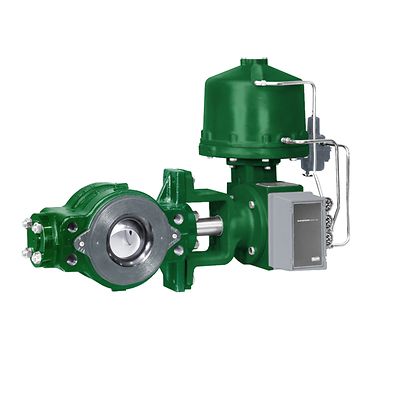

Fisher™ V250 제어 밸브

선정 제품 설명

Fisher V250 제어 밸브는 매우 견고한 플랜지리스 스로틀링 볼 밸브로, 가스 전송 라인, 가스 보급 및 액체 파이프라인 분야에서 유량을 제어하는 데 많이 사용됩니다. 싱글 볼 씰, 유량 링, 듀얼 씰 구조로 제공이 가능합니다.

인증
CUTR, PED, CRN, 탈루성 배출, NACE
유량 특성
선형
소재
탄소강, 스테인리스, 듀플렉스
운영 온도
표준 온도
압력 등급
ASME
프로세스 연결 유형
플랜지형
셧오프 등급
등급 IV(FCI 70-2)
밸브 크기
NPS 4, NPS 6, NPS 8, NPS 10, NPS 12, NPS 16, NPS 20, NPS 24
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 Emerson 비즈니스 파트너나 영업 사무소에 문의하십시오.

문서 및 도면

특징

  • 테이퍼형(tapered)-다각형 볼-샤프트 연결과 클램프형 스플라인(splined) 액추에이터 연결은 구동(drive) 트레인에서 오는 움직임의 손실이나 데드 밴드를 제거합니다.
  • 리듀스 볼(reduced ball) 포트 디자인은 수정된 균등 비율 유량 특성을 제공합니다.
  • 부식성 물질(sour service)을 취급하는 적용 분야에 적합한 재료를 사용할 수 있습니다. 이러한 재료는 NACE MR0175-2002의 요구 사항을 준수합니다.
  • PTFE-라인(lined) 베어링과 압력 보조 샤프트 밀봉(sealing) 배열이 있어 압력 균형을 갖춘 드라이브 샤프트 디자인은 장기 사용의 안정적인 서비스를 제공합니다.
  • 투피스(two-piece) 볼 및 샤프트 어셈블리는 완전한 트림 분해수리가 가능하며 부품 교체가 최소화됩니다.
  • 옵션 ENVIRO-SEAL 포장 시스템은 매우 부드러운 샤프트 표면과 라이브 로딩을 통해 씰링(sealing) 기능을 제공하도록 디자인되었습니다.
