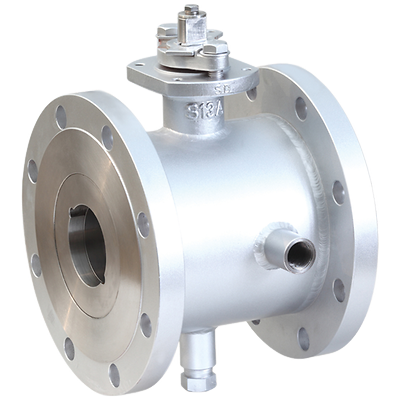

KTM 모델 스팀 재킷형

영업부에 문의

선정 제품 설명

매체 온도를 효과적으로 유지하기 위해 풀 플랜지-플랜지 용접 재킷으로 설계된 KTM 재킷형 볼 밸브

특징

  • 최대 안전, 밀봉 무결성 및 신뢰성을 위해 사용이 검증된 OM-II 내부 설계 기능으로 설계 강화
  • 풀 자켓 설계로 미디어 온도를 효과적으로 유지
  • 증기 공급 또는 최대 1.0MPa(145psi)로 미디어를 냉각하기 위한 내고압 자켓
  • 뛰어난 성능을 위해 PTFE 베어링 및 패킹 링으로 강화
  • 분할된 캡 및 시트 홀더 구조로 유지 보수 간소화
  • 소형 및 경량 설계
  • 기계 가공된 ISO 5211 상단 마운팅 플랜지
  • 포지티브 위치 표시기
  • 비출 방지 샤프트(DN 100/ NPS 4 이상)
  • 액체 끈적임을 방지하고 과도한 토크 및 샤프트 비틀림을 방지하기 위해 샤프트 아래에 샤프트 씰 배치
  • 표준 E-시트 외에, 다양한 시트를 사용할 수 있습니다. 각 시트 옵션은 여러 응용 분야에 적합한 광범위한 성능을 허용합니다.
    • PTFE / PFA 공중합체: E-시트(표준)
    • PEEK 시트(옵션)
    • Gratite® 시트(옵션)

사양

인증
화재 안전, PED, 탈루성 배출, CE, SIL 지원
종단 연결
플랜지형
응용 분야
아스팔트 혼합, 배치, 윤활유 혼합, 기계, 제품 혼합, 혼합/젓기, 제품 전송, 정제
바디 설계
긴 패턴
소재
316 스테인리스 강, 탄소강
압력 등급
ASME
공정 연결 유형
CL150RF, CL300RF, 플랜지형, 300RF, 150RF
시트/씰 유형
볼, 금속간, 소프트 씰
셧오프 등급
클래스 V(FCI 70-2), API 598, 제로 누출, 클래스 VI(FCI 70-2)
표준
ASME B16.34, API 608
밸브 크기
NPS 1 / DN 25, NPS 1/2 / DN 15, NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 3/4 / DN 20, NPS 3 / DN 80, NPS 4 / DN 100, NPS 6 / DN 150, NPS 8 / DN 200
밸브 크기 표준
DN, NPS
밸브 유형
볼, 부유식 볼 밸브
매체
과도한 액체/가스, 액체
