Micro Motion-K-FT-R100S-1500

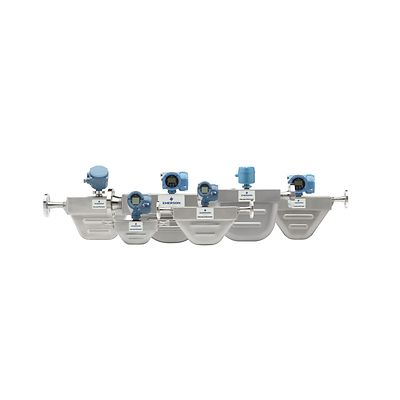

R100S 센서 및 1500 트랜스미터로 구성된 Micro Motion R-시리즈 코리올리스 미터

사양

Micro Motion R100S Coriolis Meter, 1 inch (DN25), 316L Stainless Steel
질량 유량 정확도(액체)
유량의 ±0.50%(표준)유량의 ±0.40%(옵션)
질량 유량 반복성(액체)
유량의 ±0.25%(표준)유량의 ±0.20%(옵션)
부피 유량 정확도(액체)
유량의 ±0.50%
부피 유량 재연성(액체)
유량의 ±0.25%
질량 유량 정확도(기체)
유량의 ±0.75%
질량 유량 재연성(기체)
유량의 ±0.50%
밀도 정확도(액체)
±0.01g/cm³(10.0kg/m³)(표준)±0.003g/cm³(3.0kg/m³)(옵션)
온도 정확도
지시값의 ±1°C ±0.5%
센서 최대 작동 압력
1,450psig(100barg)
계기 승인, 교정 및 인증

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 1500 Compact Control Room Single Variable Flow Transmitter
이용 가능 출력
모델 1500 : 유량 변수 1개가 필요한 응용 분야(mA 및 주파수/펄스 출력
모델 2500 : 출력과 더불어 여러 유량 변수를 동시에 모니터링해야 하는 응용 분야(mA, 주파수, Discrete I/O)
하우징
Polyamide PA 6.6
전력

•최소 19.2 - 28.8VDC
•6.3W
•설치(과전압) 카테고리 II, 오염 등급 2 요구 사항 충족
입출력 신호

•하나의 활성 4–20mA 출력
•하나의 활성 주파수 출력
HART
Bell 202 신호는 기본 mA 출력에 적재됨
장착 옵션
원격 장착 제어실만 해당
•35mm 레일에 장착
•레일은 접지되어야 함
적용 분야

•연속 공정 제어
•2단계 유량/혼입 가스
•충진 및 도징
•미터 검증
위험 승인
위험하지 않은 환경에만 적합

특징

Micro Motion R100S Coriolis Meter, 1 inch (DN25), 316L Stainless Steel
  • 소형 디자인에서 동급 최고 성능의 액체 질량 유량, 부피 유량 측정 구현
  • 대부분의 유체와 호환되도록 316L 스테인리스 스틸 재질로 제작.
  • 유량 값만을 아키텍처를 제공하는 일체형 트랜스미터로 비용 절감
  • 견고한 트랜스미터 옵션 중 선택: Class I, Division 1/Zone 1 하우징, 옵션으로 로컬 운영자 인터페이스 포함
  • CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
  • 마모되거나 교체할 가동부가 없어 유지보수가 최소화되므로 장기간 신뢰성 유지
  • 소형 디자인으로 어떤 곳에든 설치 가능합니다.
Micro Motion 1500 Compact Control Room Single Variable Flow Transmitter
  • 35mm DIN 레일을 사용하여 분리 설치가 가능하여 배선 비용이 절감됩니다.
  • 제어실에 손쉽게 설치됩니다. - 0.03ft³ 공간만 필요(코리올리스 트랜스미터에 일반적으로 필요한 공간: 1.0ft³)
  • 전력 및 신호를 위해 센서에 간단하게 4-wire 연결로 구성이 간단합니다.
  • MVD 디지털 처리 기술을 통해 연행 가스 및 빈 관 내 배치 애플리케이션의 성능을 진단합니다
  • 정확한 현장 미터 검증 기능(in-situ meter verification)으로 공정 가동 중이나 보조 레퍼런스 없이 라인 내 센서의 상태 확인할 수 있습니다.
