Micro Motion-K-FT-R200S-2700

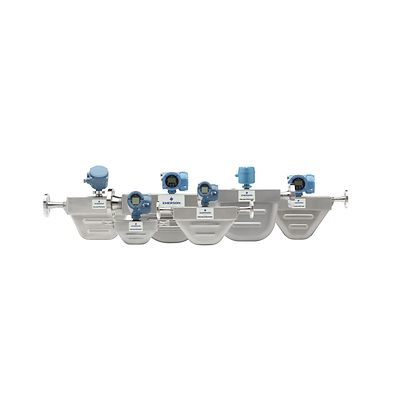

R200S 센서 및 2700 트랜스미터로 구성된 Micro Motion R-시리즈 코리올리스 미터

사양

Micro Motion R200S Coriolis Meter, 2 inch (DN50), 316L Stainless Steel
질량 유량 정확도(액체)
유량의 ±0.50%(표준)유량의 ±0.40%(옵션)
질량 유량 반복성(액체)
유량의 ±0.25%(표준)유량의 ±0.20%(옵션)
부피 유량 정확도(액체)
유량의 ±0.50%
부피 유량 재연성(액체)
유량의 ±0.25%
질량 유량 정확도(기체)
유량의 ±0.75%
질량 유량 재연성(기체)
유량의 ±0.50%
밀도 정확도(액체)
±0.01g/cm³(10.0kg/m³)(표준)±0.003g/cm³(3.0kg/m³)(옵션)
온도 정확도
지시값의 ±1°C ±0.5%
센서 최대 작동 압력
1,450psig(100barg)
계기 승인, 교정 및 인증

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 2700 필드 및 일체형 트랜스미터 다변 유량 및 밀도 트랜스미터
출력 변수
질량 & 체적 유량
순 제품 내용물/유량
온도
밀도
농도
로컬 디스플레이
2-라인 LCD 패널이 있는 표준 사용자 인터페이스
로컬 작동용 광학 스위치 2개
유리 또는 플라스틱 렌즈 옵션
전력
자가 변환 AC/DC 입력, 공급 전압 자동 인식
85~265VAC, 50/60Hz, 일반 6와트, 최대 11와트
18-100VDC, 일반 6와트, 최대 11와트
수정안 2가 포함된 EN 61010-1(IEC 61010-1)에 따른 저전압 지침 2006/95/EC 및 설치(과전압) 범주 II, 오염 등급 2 준수
입력/출력 신호
  1. 본질안전형이 아닌

    아날로그 출력 옵션:
    • Active 4~20 mA 출력 1개
    • 활성 주파수 출력 1개
      주파수 출력은 Discrete 출력으로 구성 가능

    구성 가능한 I/O 옵션:
    • 활성 4~20mA 출력 1개 또는 2개
    • Active/Passive 주파수 출력 1개 또는 2개
    • Active/Passive 접점 출력 1개 또는 2개
    • Discrete 입력 1개

  2. 본질안전

  3. 아날로그 출력 옵션:
    • 패시브 4~20mA 출력 1개
    • Passive 주파수 출력 1개
    • 주파수 출력은 접점 출력 구성 가능

    Foundation™ fieldbus(단종)
    • 선택적 비발화성
    • Foundation fieldbus H1 출력 1개

    PROFIBUS-PA(단종)
    • PROFIBUS-PA 출력 1개
HART/무선HART
Bell 202 신호는 1차 milliamp 출력에 중첩됩니다
무선HART는 THUM 어댑터를 통해 사용 가능
HART 통신은 Foundation fieldbus 및 PROFIBUS-PA 트랜스미터 버전에 사용할 수 없습니다
마운팅 옵션
필드-마운트
  • Micro Motion F-시리즈, R-시리즈 또는 H-시리즈 센서에 통합 장착
  • 4-와이어 또는 9-와이어 Micro Motion 코리올리스 센서와 분리형 설치
  • 응용 분야 유형
    연속공정 제어
    상거래용
    two-phase 흐름/혼입 가스
    미터 검증
    SIS 인증
    위험 요소 승인
    클래스 I, 디비전 1
    클래스 I, 디비전 2
    구역 1
    구역 2
    HART/무선HART
    Bell 202 신호는 1차 milliamp 출력에 중첩됩니다
    WirelessHART는 THUM 어댑터를 통해 사용 가능
    HART 통신은 Foundation fieldbus 및 PROFIBUS-PA 트랜스미터 버전에 사용할 수 없습니다
    마운팅 옵션
    필드 장착
    •Micro Motion F-시리즈, R-시리즈 또는 H-시리즈 센서와 일체형
    •4-와이어 또는 9-와이어 Micro Motion 코리올리스 센서와 분리 설치
    응용 분야 유형
    연속공정 제어
    상거래용
    two-phase 흐름/혼입 가스
    미터 검증
    SIS 인증
    위험 요소 승인
    클래스 I, 디비전 1
    클래스 I, 디비전 2
    구역 1
    구역 2

    특징

    Micro Motion R200S Coriolis Meter, 2 inch (DN50), 316L Stainless Steel
    • 소형 디자인에서 동급 최고 성능의 액체 질량 유량, 부피 유량 측정 구현
    • 대부분의 유체와 호환되도록 316L 스테인리스 스틸 재질로 제작.
    • 유량 값만을 아키텍처를 제공하는 일체형 트랜스미터로 비용 절감
    • 견고한 트랜스미터 옵션 중 선택: Class I, Division 1/Zone 1 하우징, 옵션으로 로컬 운영자 인터페이스 포함
    • CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
    • 마모되거나 교체할 가동부가 없어 유지보수가 최소화되므로 장기간 신뢰성 유지
    • 소형 디자인으로 어떤 곳에든 설치 가능합니다.
    Micro Motion 2700 필드 및 일체형 트랜스미터 다변 유량 및 밀도 트랜스미터
    • 일체형 또는 분리형으로 설치 유연성을 최대화 하였습니다.
    • MVD 디지털 처리 기술을 통해 혼입 가스 및 빈 관의 배치 어플리케이션에서 기능하기 위한 진단을 제공합니다.
    • 배선 비용을 낮추고 설치가 간편해집니다.
    • 농도 및 순 유량을 측정하여 추가 장비가 필요 없습니다.
    • SIL2 및 SIL3에 대해 상거래 승인 및 인증
    • 지능형 미터 검증(Smart Meter Verification) 기능을 사용해 실시간으로 공정 중 측정 무결성을 보장합니다.
    • WirelessHART™ 사용으로 배선 비용을 추가하지 않고도 추가 진단 및 공정 정보에 접근 가능합니다.
    • 옵션으로 로컬 작업자 인터페이스(LOI)가 있어 유량계에 쉽게 접근 가능하고, 견고한 Class I, Division 1 / Zone 1 하우징이 특징입니다.
