Micro Motion-K-FT-T100T-1700

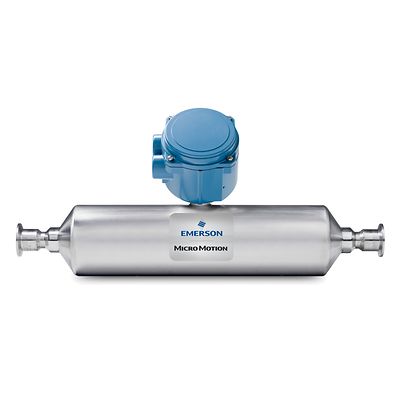

T100T 센서 및 1700 트랜스미터로 구성된 Micro Motion T-시리즈 직관형 코리올리스 미터

사양

Micro Motion T100T Straight Tube Coriolis Meter, 1 Inch (DN25), Titanium Grade 9, 32 Ra Finish
질량 유량 정확도(액체)
rate 의 ±0.15%
질량 유량 반복성(액체)
유량의 ±0.05%
부피 유량 정확도(액체)
rate 의 ±0.25%
체적 유량 반복성(액체)
유량의 ±0.05%
질량 유량 정확도(기체)
유량의 ±0.50%
질량 유량 반복성(기체)
유량의 ±0.05%
밀도 정확도(액체)
±0.002g/cm3(±2.0kg/m3)
밀도 반복성(액체)
±0.0005 g/cm3(±0.5 kg/m3)
온도 정확도
지시값의 ±1°C ±0.5%
센서 최대 작동 압력
100barg(1,450psig)
계기 승인, 검교정, 인증

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Micro Motion 1700 Single Variable Field Mount Flow Transmitter
출력 변수

 •질량 유량
 •체적 유량
로컬 디스플레이
2-라인 LCD 패널 표준 사용자 인터페이스
 •로컬 작동 광 스위치 2개
 •유리 또는 플라스틱 렌즈 옵션
전원
자가 전환 AC/DC 입력, 공급 전압 자동 인식
• 85 ~ 265 VAC, 50/60 Hz, 일반적으로 6W, 최대 11W
• 18 ~ 100 VDC, 일반적으로 6W, 최대 11W
• EN 61010-1(IEC 61010-1) Amendment 2에 따른 저전압 규정(Low Voltage Directive) 2006/95/EC, 설치(과전압) 범주 II, 오염 등급 2에 부합하여 설계
입력/출력 신호

 •Active 4–20 mA 출력 1개
 •Active 주파수 출력 1개
 •주파수 출력은 Discrete 출력으로 구성 가능
HART

 •Bell 202 신호가 1차 milliamp 출력에 중첩
설치 옵션
필드 설치
 •Micro Motion F-시리즈, R-시리즈 또는 H-시리즈 센서와 일체형
 •4-와이어 또는 9-와이어 Micro Motion 코리올리스 센서와 분리 설치
애플리케이션 유형

• 연속 공정 제어
• 2상 흐름/연행 가스
• 계기 검증
• SIS 인증
위험 승인

 •Class I, Div. 1
 •Class I, Div. 2
 •1 구역
 •2 구역

특징

Micro Motion T100T Straight Tube Coriolis Meter, 1 Inch (DN25), Titanium Grade 9, 32 Ra Finish
  • 1대의 계기에서 질량 흐름, 밀도, 농도 및 체적 유량 및 온도를 공정 라인을 통해 직접 측정
  • 대부분의 유체와 호환 가능한 티타늄 재질입니다.
  • 다양한 트랜스미터 형태를 제공하여 어떠한 연결 방식도 가능합니다.
  • 향상된 15 및 32 rA 표면, EHEDG, 인증, 3-A 인증, ASME BPE로 위생 응용 분야에 사용 가능합니다.
  • CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
  • CIP(clean in place) 및 SIP(steam in place) 세척이 쉬운 설계 방식으로 시간이 절약됩니다.
  • 직관형 파이프 설치나 유량 교정이 필요 없이 매우 견고하게 디자인되어 간단하게 설치할 수 있습니다.
Micro Motion 1700 Single Variable Field Mount Flow Transmitter
  • 일체형 또는 분리형으로 설치 유연성을 최대화 하였습니다.
  • MVD 디지털 처리 기술을 통해 혼입 가스 및 빈 관의 배치 어플리케이션에서 기능하기 위한 진단을 제공합니다.
  • 배선 비용을 낮추고 설치가 간편해집니다.
  • 농도 및 순 유량을 측정하여 추가 장비가 필요 없습니다.
  • SIL2 및 SIL3에 대해 상거래 승인 및 인증
  • 정확한 현장 미터 검증 기능(in-situ meter verification)으로 공정 가동 중이나 보조 레퍼런스 없이 라인 내 센서의 상태 확인할 수 있습니다.
  • WirelessHART™ 사용으로 배선 비용을 추가하지 않고도 추가 진단 및 공정 정보에 접근 가능합니다.
  • 옵션으로 로컬 작업자 인터페이스(LOI)가 있어 유량계에 쉽게 접근 가능하고, 견고한 Class I, Division 1 / Zone 1 하우징이 특징입니다.
