Micro Motion-K-FT-R200S-3700

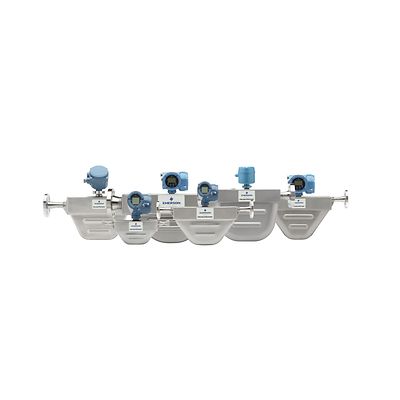

Micro Motion R-Series Coriolis Meter Consisting of R200S Sensor and 3700 Transmitter

사양

Micro Motion R200S Coriolis Meter, 2 inch (DN50), 316L Stainless Steel
질량 유량 정확도(액체)
유량의 ±0.50%(표준)유량의 ±0.40%(옵션)
질량 유량 반복성(액체)
유량의 ±0.25%(표준)유량의 ±0.20%(옵션)
부피 유량 정확도(액체)
유량의 ±0.50%
부피 유량 재연성(액체)
유량의 ±0.25%
질량 유량 정확도(기체)
유량의 ±0.75%
질량 유량 재연성(기체)
유량의 ±0.50%
밀도 정확도(액체)
±0.01g/cm³(10.0kg/m³)(표준)±0.003g/cm³(3.0kg/m³)(옵션)
온도 정확도
지시값의 ±1°C ±0.5%
센서 최대 작동 압력
1,450psig(100barg)
계기 승인, 교정 및 인증

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 3700 제어기 및 트랜스미터, 원격 필드 장착
Output variables
  • 질량 및 부피 유량
  • 순수 제품 함유량 / 유량
  • 온도
  • 밀도
  • 농도
로컬 디스플레이
멀티 라인 LCD 패널
  • 백라이트 LCD, 128 × 128픽셀, 비트맵
  • 조정 가능한 대비
  • 무반사 처리, 내화학 소재의 아크릴 렌즈
  • 촉각 피드백 기능이 있는 대형 푸시 버튼
  • 소프트웨어 정의 기능 키
전력
AC 옵션:
  • 85 ~ 265VAC
  • 50/60Hz, 30VA
  • IEC 61010-1에 따른 저전압 지침(Low Voltage Directive, 2006/95/EC), 설치(과전압) 범주 II, 오염 등급 2DC 옵션에 부합하여 설계:
  • 18 ~ 30VDC
  • 일반적으로 18W
  • , 최대 25W
    입력/출력 신호
    • Active 4~20mA 2개
    • 접점 출력 3개
    • 2선식 주파수 출력 1개
    • 2선식 주파수 입력 1개
    • 접점 순간 입력 2개
    HART/WirelessHART
    mA 출력에 Bell 202 신호 중첩
    설치 옵션
    원격 필드 설치
    애플리케이션 유형
    • 배치 컨트롤러
    • 상거래
    • Two-phase flow/혼입가스
    • Meter verification
    위험 요소 승인
    • UL
    • CSA
    • ATEX
    • NEPSI

    특징

    Micro Motion R200S Coriolis Meter, 2 inch (DN50), 316L Stainless Steel
    • 소형 디자인에서 동급 최고 성능의 액체 질량 유량, 부피 유량 측정 구현
    • 대부분의 유체와 호환되도록 316L 스테인리스 스틸 재질로 제작.
    • 유량 값만을 아키텍처를 제공하는 일체형 트랜스미터로 비용 절감
    • 견고한 트랜스미터 옵션 중 선택: Class I, Division 1/Zone 1 하우징, 옵션으로 로컬 운영자 인터페이스 포함
    • CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
    • 마모되거나 교체할 가동부가 없어 유지보수가 최소화되므로 장기간 신뢰성 유지
    • 소형 디자인으로 어떤 곳에든 설치 가능합니다.
    Micro Motion 3700 제어기 및 트랜스미터, 원격 필드 장착
    • 트랜스미터 기능과 PLC 성능 덕분에 플랜트의 인건비, 유지 관리비 및 운영 비용 절감
    • 효율성 증대, 처리 속도 향상, 제품 품질 향상
    • 외부 도구 없이도 전체 기능 설정
    • 프로그래밍 가능한 대형 디스플레이 덕분에 상호작용이 향상되고 설명과 함께 안내되는 알람으로 손쉽게 설치, 제어, 운영
    • 빠른 반응 속도와 다변수 측정이 가능한 MVD 기술로 가동 시간 및 공정 일관성 극대화
