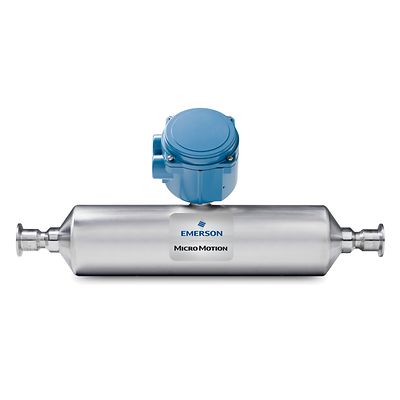

  • Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050T Sensor and 4200 Transmitter
Micro Motion-K-FT_T050T-4200

Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050T Sensor and 4200 Transmitter

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

사양

Micro Motion T050T 직관형 코리올리스 미터, 1/2인치(DN15), 티타늄 등급 9, 32 Ra 마감
질량 유량 정확도(액체)
유량의 ±0.15%
질량 유량 반복성(액체)
유량의 ±0.05%
부피 유량 정확도 (액체)
유량의 ±0.25%
체적 유량 반복성(액체)
유량의 ±0.05%
질량 유량 정확도 (기체)
유량의 ±0.50%
질량 유량 반복성(기체)
유량의 ±0.05%
밀도 정확도 (액체)
±0.002g/cm3(±2.0kg/m3)
밀도 반복성(액체)
±0.0005g/cm3 (±0.5kg/m3)
온도 정확도
±1 °C ±reading의 0.5%
센서 최대 작동 압력
1,450 psig (100 barg)
계기 승인, 교정 및 인증

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Micro Motion 4200 2선식 트랜스미터
로컬 디스플레이

• 백라이트 설정 옵션이 있는 그래픽 디스플레이
• 4버튼 정전식 터치 컨트롤
• 영어, 독일어, 프랑스어, 스페인어, 포르투갈어, 러시아어, 중국어 및 일본어 지원.
전력

• 2선식 루프 구동 트랜스미터
• 최소 17.75V 리프트 오프 전압.
입력/출력 신호

• 최대 2개의 출력 채널
• 채널 A는 루프 구동 4-20mA/HART
• 채널 B는 4-20mA, 주파수 출력 또는 Discrete 출력에 대해 외부 전원 구성 가능(라이선스 가능한 옵션)
WirelessHART

• THUM 어댑터와 함께 사용 가능한 WirelessHART
설치 옵션

• 필드 장착
• Micro Motion ELITE(CMFS), CMF200-CMF350, F-시리즈, H-시리즈, R-시리즈 및 T-시리즈 센서에 통합 장착
• 마운팅 브라켓이 있는 원격 장착 9선식
애플리케이션 유형

• Smart Meter Verification
• 농도 측정
• API 참조
위험 요소 승인

• Class I, Div. 1
• Class I, Div. 2
• Zone 1
• Zone 2
• 본질안전형
• 내압방폭

특징

Micro Motion T050T 직관형 코리올리스 미터, 1/2인치(DN15), 티타늄 등급 9, 32 Ra 마감
  • 1대의 계기에서 질량 흐름, 밀도, 농도 및 체적 유량 및 온도를 공정 라인을 통해 직접 측정
  • 대부분의 유체와 호환 가능한 티타늄 재질입니다.
  • 다양한 트랜스미터 형태를 제공하여 어떠한 연결 방식도 가능합니다.
  • 향상된 15 및 32 rA 표면, EHEDG, 인증, 3-A 인증, ASME BPE로 위생 응용 분야에 사용 가능합니다.
  • CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
  • CIP(clean in place) 및 SIP(steam in place) 세척이 쉬운 설계 방식으로 시간이 절약됩니다.
  • 직관부 설치나 유량 조정이 필요 없이 매우 견고하게 설계되어 간단하게 설치할 수 있습니다.
Micro Motion 4200 2선식 트랜스미터
  • 액체 및 슬러리의 경우에 최고 +/-0.10%의 질량 유량 정확도 및 +/0.0005g/cc의 밀도 정확도 또는 기체의 경우 +/-0.25%의 질량 유량 정확도를 가진 다양한 코리올리스 질량 유량 센서와 사용 가능
  • 통합된 실시간 시계 타임스탬프는 공정데이터, 경보, 지능형 미터 검증 리포트 및 감사 로그를 처리합니다. 탑재된 데이터 히스토리안으로 완전한 감사 추적을 제공하여 공정 문제를 파악할 수 있습니다.
  • 8개 언어를 지원하며 전면 커버를 분리하지 않고 통합 소프트웨어를 사용하여 회전할 수 있는 그래픽 디스플레이로, 열작업 허가 제한으로 인한 다운타임을 최소화합니다.
  • 최소의 투입으로 기존의 2선식 유량 계기 교체가 가능하며 추가 동력이나 케이블 배선 비용이 필요없습니다.
  • 전력이 중앙 집중화되지 않게 플랜트를 쉽게 확장
  • 지능형 미터 검증으로 코리올리스 미터를 신속하고 완벽하게 평가하여 유량계가 침식, 부식 또는 유랑계 교정에 영향을 미치는 다른 요소의 영향을 받았는지 여부를 판단합니다. 지능형 미터 검증 기본 버전이 표준으로 포함됩니다.
  • IEC 61508에 따라 SIL2 단일 사용 및 SIL3 다중 사용 안전 애플리케이션용으로 인증
  • 정확하고 반복 가능한 직접 질량 측정 방식으로 공정 제어를 개선하면서 필요한 측정 장치 수 감소
  • Wireless THUM™ 옵션을 통해 설치 및 운영 유연성 극대화

문서 및 도면

도면 요청
Micro Motion T050T 직관형 코리올리스 미터, 1/2인치(DN15), 티타늄 등급 9, 32 Ra 마감
Micro Motion 4200 2선식 트랜스미터
