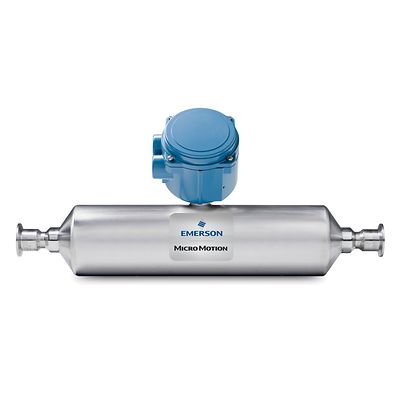

Micro Motion T150F 직관형 코리올리스 미터, 1/2인치(DN40), 티타늄 등급 9, 15 Ra 마감
질량 유량 정확도(액체)
유량의 ±0.15%
질량 유량 반복성(액체)
유량의 ±0.05%
부피 유량 정확도 (액체)
유량의 ±0.25%
체적 유량 반복성(액체)
유량의 ±0.05%
질량 유량 정확도 (기체)
유량의 ±0.50%
질량 유량 반복성(기체)
유량의 ±0.05%
밀도 정확도 (액체)
±0.002g/cm3 (±2.0kg/m3)
밀도 반복성(액체)
±0.0005g/cm3 (±0.5kg/m3)
온도 정확도
±1 °C ±reading의 0.5%
센서 최대 작동 압력
1,450 psig (100 barg)
계기 승인, 교정 및 인증
•UL •CSA •ATEX •ASME •3-A •USDA •EHEDG
Micro Motion 2400S 컴팩트, 일체형 마운트 트랜스미터
출력 변수
질량 & 체적 유량 순 제품 내용물/유량 온도 밀도 농도
로컬 디스플레이
2라인 LCD 판넬을 사용하는 표준 사용자 인터페이스 HART/Bell 202 연결용 클립 2개(트랜스미터 하우징 커버 제거해야 함) 로컬 작동용 멤브레인 푸시 버튼 2개(트랜스미터 하우징 커버 제거해야 함) 유리 또는 플라스틱 렌즈 옵션
전력
자가 변환 AC/DC 입력, 공급 전압 자동 인식 85~265VAC, 50/60Hz, 일반 4와트, 최대 7와트 18-100VDC, 일반 4와트, 최대 7와트 공급 전압 자동 인식 EN 61010-1(IEC 61010-1) 및 설치(과전압) 카테고리 II, 오염 등급 2에 따른 저전압 규정(Low Voltage Directive) 2006/95/EC를 준수합니다.
입력/출력 신호(아날로그 출력 옵션)
채널 A: 활성 4~20mA 출력 1개 본질적으로 안전하지 않은 채널 B(구성 가능), 다음 중 하나: 능동 또는 수동 주파수 출력 1개 능동 또는 수동 Discrete 출력 1개 능동 또는 수동 Discrete 입력 1개
입력/출력 신호(PROFIBUS-DP 옵션)
디지털 양방향 PROFIBUS-DP 신호
입력/출력 신호(DeviceNet 옵션)
디지털 양방향 DeviceNet 신호(이제 더 이상 사용되지 않음)
HART
Bell 202 신호는 1차 mA 출력에 중첩됩니다 HART communication은 PROFIBUS-DP 및 DeviceNet 트랜스미터 버전에 사용 불가
마운팅 옵션
필드 마운트, 센서 일체형
응용 분야 유형
연속공정 제어 two-phase 흐름/혼입 가스 계량기 검증
위험 요소 승인
C1D2 구역 2
특징
Micro Motion T150F 직관형 코리올리스 미터, 1/2인치(DN40), 티타늄 등급 9, 15 Ra 마감
1대의 계기에서 질량 흐름, 밀도, 농도 및 체적 유량 및 온도를 공정 라인을 통해 직접 측정
대부분의 유체와 호환 가능한 티타늄 재질입니다.
다양한 트랜스미터 형태를 제공하여 어떠한 연결 방식도 가능합니다.
향상된 15 및 32 rA 표면, EHEDG, 인증, 3-A 인증, ASME BPE로 위생 응용 분야에 사용 가능합니다.
CSA(Class 1 Div 1 group C, D, Class 1 Div 2 group A, B, C, D), ATEX, IECEx, 방수 및 방진 66/67, NAMUR 등 광범위한 미터 승인과 인증
CIP(clean in place) 및 SIP(steam in place) 세척이 쉬운 설계 방식으로 시간이 절약됩니다.
직관부 설치나 유량 조정이 필요 없이 매우 견고하게 설계되어 간단하게 설치할 수 있습니다.
Micro Motion 2400S 컴팩트, 일체형 마운트 트랜스미터
MVD 디지털 처리 기술을 통해 혼입 가스 및 빈 관의 배치 어플리케이션에서 기능하기 위한 진단을 제공합니다.
지능형 미터 검증(Smart Meter Verification) 기능을 사용해 실시간으로 공정 중 측정 무결성을 보장합니다.
배치, 로딩, 액체 내 혼입 가스 어플리케이션에 대해 최상의 two-phase 흐름 측정 기능을 제공합니다.
디스플레이의 광학 버튼이 있어 트랜스미터 덮개를 제거할 필요가 없습니다.
Class 1, Div. 2(Zone 2 ) 위험 지역 승인(센서 및 트랜스미터)을 따릅니다.
