  • Rosemount™ 3416 4+2 듀얼 구성 가스 초음파 유량계

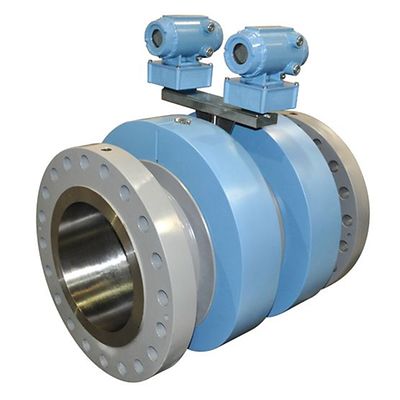

Rosemount-P-3416 4+2 Dual-Configure Gas Ultrasonic Flow Meter

Rosemount™ 3416 4+2 듀얼 구성 가스 초음파 유량계

제품 선택
크기
견적 요청

선정 제품 설명

Rosemount 3416 4+2 초음파 유량계는 현장에서 입증된 Rosemount 4경로, 영국 가스 설계 코달 유량계(OIML R137 1&2 정확도 등급 0.5 인증)와 2경로 반사 점검 유량계의 전력 및 성능을 하나의 본체로 제공하여 경미한 유량 교란의 원인을 즉시 알려줍니다. 민감도가 뛰어난 수직 90° 경로가 손실되고 계산되지 않은 (LAUF) 가스를 크게 증가시킬 수 있는 파이프의 하단에 있는 액체와 다른 파편의 양을 빠르게 감지 추적합니다. 초고속 3410 시리즈 전자기기 풍부한 사전 진단을 생성하고 MeterLink™ 소프트웨어로 표시하여 비용이 발생하는 프로세스 업셋을 실시간으로 감지할 수 있습니다.

제품

Search
제품 검색결과 6건 중 1-6
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가

사양

라인 크기
DN100 ~ DN600(4인치 ~ 24인치)
유체 상태
가스
정확도
4경로 유량계: 전체 교정 범위에 걸쳐 상대적인 판독의 ±0.1%
반복성
4경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.05%
2경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.1%
속도
일부 크기에서 125ft/s(38m/s)를 초과하는 초과 범위 성능으로 최대 100ft/s(30m/s)까지 등급이 매겨짐
작동 온도 범위
T-21 트랜스듀서: -20~100°C(-4~212°F)
T-41 트랜스듀서: -50~100°C (-58~212°F)
T-22 트랜스듀서: -50~100°C(-58~212°F) 1,034~27,579kPa(150~4,000psig)
운영 압력 범위
T-21/T-41/T-22 트랜스듀서: 689~27,579kPag (100~4,000psig)
T-21/T-41/T-22 트랜스듀서: 345kPag(50psig) Qmax 감소로 최소 작동 압력 이용 가능(제품 데이터시트 참조)
자료
탄소강 및 스테인리스 강

특징

  • 민감도가 높은 수직 진단 경로를 통해 실시간으로 파이프 하단을 따라 액체/이물질 감지
  • 민감한 30°, 단일 반사 경로로 파이프라인 벽의 빌드업을 실시간으로 감지
  • 간섭 및 소음을 방지하는 특허 트랜듀서 동기화로 신속한 유량 교란 감지
  • 일체로 작동하는 코달 및 반사 경로로 일반 모드 오류 방지
  • 벽 빌드업, 액체, 막힘 및 가스 품질 편차에 대한 공정 경보로 측정 불확실성 감소
  • 와류, 직교류, 비대칭 및 난류를 나타내는 유량 프로파일 3D 보기로 신속한 문제 해결
  • AGA 8 압축 가능성 및 AGA 10 음속의 자동 계산으로 수작업 오류 감소
  • 최신 3410 전자기기 펌웨어 업데이트에 포함된 새로운 Smart Meter Verification 기본 기능으로 이전에 데이터 분석 및 트러블 슈팅에 소비한 시간을 크게 줄입니다.
