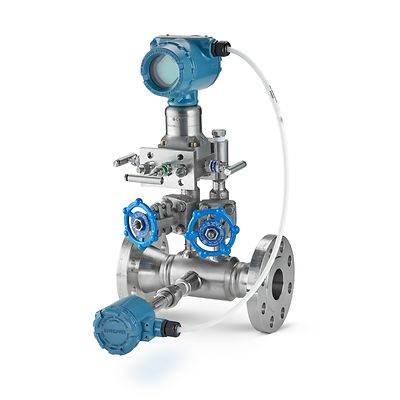

Rosemount-9295 Process Flow Meter

Rosemount™ 9295 공정 유량계

크기
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

Rosemount 9295 공정 유량계는 완전한 통합형 패키지에서 탁월한 성능을 제공합니다. 9295는 사용이 용이한 디자인으로 검증된 컨디셔닝 오리피스 기술을 통합하여 직관거리 요건을 제거하였고 로드 사용이 가능한 임펄스 라인은 공정 가동 중단 없이 공정 흐름 방해물(blockages)를 제거할 수 있습니다. 옵션으로 제공되는 온도 측정 기능으로 설치 비용을 절감할 수 있고 유량 측정 값을 완전 보상(fully compensation)하여 계산합니다.

사양

라인 크기
2 ~ 6in(50 ~ 150mm)
유량 계수 추가오차(Discharge Coefficient Uncertainty)
교정됨: ±0.3~0.5%; 표준: ±0.75~1.5%
유량 턴다운
10:1 또는 그 이상
최대 운영 압력
ASME/ANSI B16.5 900#
프로세스 온도 범위
-29~454°C(-20~850°F)
공정 매체
액체, 가스, 증기
공정 접액부
316 SST, 탄소강
보증
5년 제한 보증

특징

  • 컨디셔닝 오리피스 기술은 직관부가 필요하지 않아 등급 레벨(glade level) 또는 까다로운 파이핑 구성에 설치 가능합니다.
  • 조립, 구성 및 누출 점검이 완료된 상태로 도착하여 현장 설치 시간 및 비용 절감됩니다.
  • 로드 사용 가능하게 설계되어 공정 가동 중단없이 임펄스 라인 플러깅 제거 가능합니다.
  • 전체 용접 설계로 누출 가능성을 차단했습니다.
  • 일체형 온도 센서를 통해 추가적인 배관 침투 또는 진동 주파수 계산 없이 완전히 보정된 유량 측정이 가능합니다.
  • 유수부에 용접부가 없는 일체형 본체 설계로 센서 파손에 대한 우려를 제거했습니다.
  • 사용 가능한 중복 트랜스미터 옵션을 통해 SIS 준수 간소화
  • 번거로운 기존 설치 방법과 달리 간단하고 신뢰성 높은 DP 유량 측정
