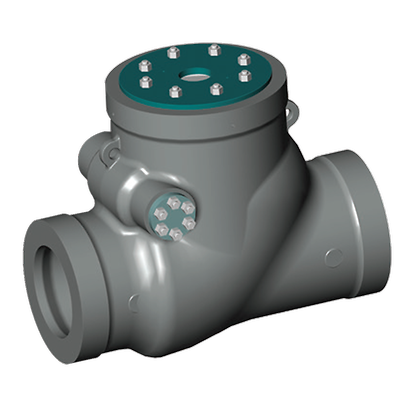

Sempell-P-P000241

Sempell 스타일 A 고압 체크 밸브

선정 제품 설명

고압 및 고온 응용 분야를 위해 특수하게 설계된 광범위한 체크 밸브입니다.

특징

  • ASME B16.34에 따라 설계된 다양한 압력 씰 체크 밸브
  • 스윙 체크, 틸팅 디스크 및 피스톤 체크에 해당(Y 및 T 패턴 디자인)
  • 모든 제품은 ASTM 규격에 명시된 소재로 제작되며, 최대 안전 및 유량 효율을 충족하도록 설계되었습니다.
  • ASME B16.10에 따른 종단간 치수
  • 스윙 및 틸팅 디스크 체크 밸브는 수평 및 수직(상향 흐름) 파이프 모두에 설치 가능합니다.
  • 정지 체크 밸브(Y 및 T 패턴)는 수평 파이프에 사용하도록 설계되었습니다.
  • 틸팅 디스크 체크 밸브는 디스크 슬래밍 방지는 물론 안정적인 디스크 작동과 동시에 신속한 차폐 서비스를 보장하도록 트리플 오프셋 시트 기학적 구조로 설계되었습니다.
  • 틸팅 디스크 시트는 본체에서 직접 제조되므로 시트/본체 용접을 분리하면 시트 표면 변형을 방지할 수 있습니다.
인증
PED, ASME B31.1, 인도 보일러 등록
종단 연결
맞대기 용접
응용 분야
보일러, 보일러, 플랜트 밸런스, 고온, HRSG, 펌프, 밸브 및 매니폴드
바디 디자인
긴 패턴
소재
합금, 탄소강, 금속, 스테인리스 강, 강철
운영 온도
고온, 204 C(400 F) 이상
압력 등급
ASME
공정 연결 유형
BWE
시트/씰 유형
금속간, 스윙
차단 등급
클래스 V(FCI 70-2)
표준
ASME B16.34
밸브 크기
NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 / DN 80, NPS 2 / DN 50, 6인치(DN150) 이상, 5인치
밸브 크기 표준
NPS
밸브 유형
공학 제품
매체
스팀, 물, 뜨거운 물
