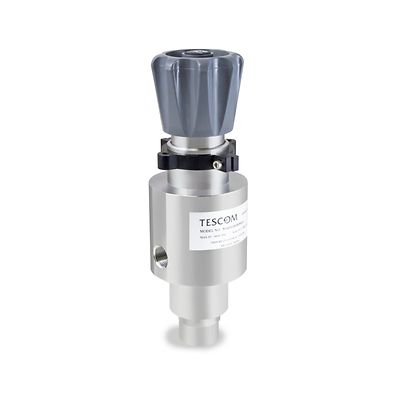

Tescom-P-50-4000

TESCOM™ 50-4000 시리즈 HPU 해저 유정 분출구 조절기

견적 요청
주문 상태 확인
동영상 보기
전문가와 상담하기

선정 제품 설명

50-4000, 50-4100 및 50-4200 시리즈 감압 조절기는 바이패스 밸브가 통합되어 있어서 생산 및 유지보수 비용을 절감합니다. 이런 동종 최초의 조절기는 고압의 물 글리콜을 제어하고, 가압 시간을 줄이며, 조절기의 서비스 수명을 연장합니다. 유압 동력 장치(HPU) 및 유정 분출구 제어 패널에 이상적입니다.

사양

최대 인입구 압력
10,000, 15, 000, 20,000 psig / 690, 1034, 1379 bar
배출구 압력 범위
9000~20,000 psig / 621~1379 bar
8000~15,000 psig / 552~1034 bar
6000~15,000 psig / 414~1034 bar
4000~10,000 psig / 276~690 bar
2000~6000 psig / 138~414 bar
2000~4000 psig / 138~276 bar
1700~2500 psi
바디 재질
316 스테인리스 강, Nitronic® 60 (20,000 psig / 1379 bar 인입구)
시트 재질
주 밸브, 배기: 17-4 스테인리스 강, Vespel®
O-링
Buna-N, Viton®, EP
백업 링
CTFE
나머지 부품
316 시리즈 스테인리스 강, 17-4 스테인리스 강, Nitronic® 60
50-4000 포트 크기 및 유형
3/8, 1/2, 9/16
1/4 BSPP, 1/4 NPTF, 1/4 NPTF(고압), 1/4 NPTF(중간압)
50-4100, 50-4200 포트 크기 및 유형
3/8, 9/16
1/4 NPTF(고압), 1/4 NPTF(중간압)
작동 온도
-15°F~165°F / -26°C~74°C
유동 용량
Cv = 0.12(제어 조절기)
Cv = 1.9(통합 바이패스)
무게(대략)
50-4000: 15 lbs / 6.8 kg
50-4100: 20 lbs / 9.1 kg
50-4200: 20 lbs / 9.1 kg
추가 정보
맞춤 개조나 완전한 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 독특한 통합 바이패스 밸브는 고압 시스템 설계를 단순화하여 보다 적은 부품 및 누출 경로로 안전성을 높입니다.
  • HPU 장치에 50-4000을 추가하여 복잡한 시동 절차를 단순화하고, 긴 엄빌리컬을 채우는 데 소요되는 가동 중단 시간을 단축합니다.
  • 최대 20,000psig / 1379bar의 압력에서 큰 유량 변화를 제어합니다.
  • 새로운 스템 및 씰 설계는 중요한 고압 수계 유압 설비에서 조절기 수명을 연장합니다.
