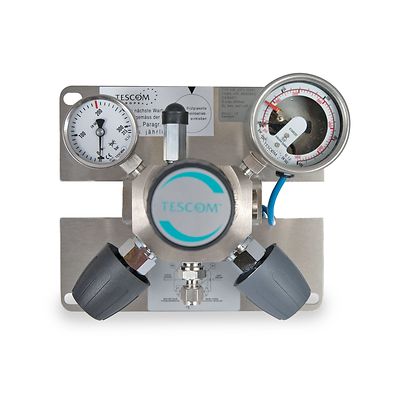

Tescom-P-Compact Panel

TESCOM™ 컴팩트 패널 압력 조절기

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

컴팩트 패널은 실험실 시설에서 분석 가스의 압력을 제어하는 중앙 가스 공급 장치입니다. 요구사항에 따라 이러한 장치는 가스를 연속적으로 공급할 수 있도록 예비 실린더로 전환됩니다. 접촉 게이지를 사용하면 빈 가스 실린더를 모니터링할 수 있습니다. 이 제품은 실험실 응용 분야에서 가스를 배포하는 중앙 가스 공급용으로 적합합니다. 지속적인 가스 공급이 필요한 레이저 절단 응용 제품 및 다양한 기타 공정에 가스를 공급하기에 이상적입니다.

사양

유체 매체
비부식/부식 가스 및 최대 6.0 고순도의 혼합물(99.9999 Vol%)
압력 등급
최대 유입 압력: 4350 psig / 300 bar
배출 압력 범위:
  0-145 psig / 0-10 bar
  0-290 psig / 0-20 bar
누출 속도
10-7 mbar l/s He
소재
본체: 스테인리스 강 또는 니켈 도금 황동
다이어프램: 316L 스테인리스 강
작동 온도
-20~70°C / -4~158°F
공칭 유동 속도
질소 기준 10m3/h, Cv = 0.06
청소
산소 서비스를 위해 세척
유입구 포트 유형 및 크기
G 3/8 암
압축 피팅 6mm
배출구 포트 유형 및 크기
공정 배출구: G 1/4
  퍼지 가스: G 1/4
  릴리프 밸브: M 12x1
무게
2x1 실린더의 경우 17.6lbs/7.9kg
실린더 1개의 경우 8.1lbs/3.7kg
추가 정보
맞춤형 수정이나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 하나의 바디에 밸브와 압력 조절기를 통합하여 연결부를 줄이고 내부 부피 최소화
  • ECD(Electron Capture Detector) 응용 분야에 적합
  • 실리더 교체 시 퍼지 시간 단축
  • 공정 가수 또는 불활성 가스를 사용한 퍼지
  • 간편하고 신속한 유지 관리 - P & ID가 패널 전면에 있음
  • 부식성 환경용 스테인리스 강 마운팅 플레이트
  • 초소형 설계(대부분의 가스 캐비닛에 적합)
  • 모든 버전의 유입구에 필터 요소 포함
