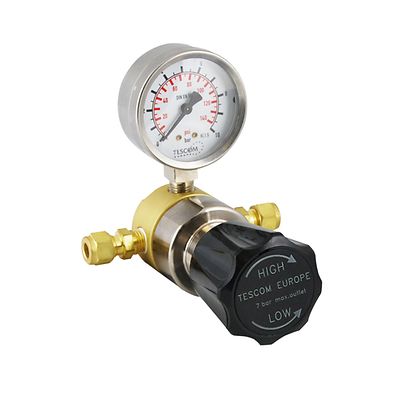

Tescom-P-Line Pressure Reducers Purity 6

TESCOM™ 라인 감압 레귤레이터

선정 제품 설명

라인 감압 조절기(Purity 6.0)는 안정적이고 정확한 44-2200 및 44-3200 시리즈를 기반으로 합니다. 이러한 장치에는 압축 피팅 및 배출 압력에 대한 압력 게이지가 제공됩니다. 가스 공급 라인에서 라인 압력 제어 및 보조 단계 조절기에서 사용하기에 적합합니다.

최대 유입구 압력
D45001: 3500 psig / 241 bar 및 400 psig / 27.6 bar
D45002: 3000 psig / 207 bar 및 500 psig / 34.5 bar
최대 배출 압력 범위
D45001: 25, 50, 100, 247, 500 psig / 1.7, 3.4, 6.9, 17.0, 34.5 bar
D45002: 25, 50, 100, 150, 200 psig / 1.7, 3.4, 6.9, 10.3, 13.8 bar
유체 매체
스테인리스 강에서 비부식성 가스 및 부식성 가스에 대한 최고 6.0(99.9999 Vol%) 순도의 황동 및 스테인리스 강 혼합물
소재
바디: 황동 또는 316L 스테인리스 강
보닛: 니켈 도금 황동, 스테인리스 강(선택적)
시트: Teflon®
작동 온도
-40°F ~ 158°F/-40°C ~ 70°C
유량
D45001: Cv = 0.06(HP), Cv = 0.15(LP)
D45002: Cv = 1.0
대기에 대한 누출률
10-8mbar l/sec He
포트 크기 및 유형
D45001: 3x NPTF 1/4
D45002: 2x NPTF 1/2
게이지: NPTF 1/4
무게(대략)
D45001: 2.4 lbs / 1.1kg
D45002: 4.0 lbs / 1.8kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 게이지, 압축 피팅 사전 조립 포함
  • 스테인리스 강 다이어프램의 금속-금속 씰로 인해 안전성과 신뢰성 강화
  • D45002에서 우수한 제어 기능을 갖춘 높은 유동 용량
  • 배출 압력의 선택적 사전 설정
  • 패널 설치에 적합
