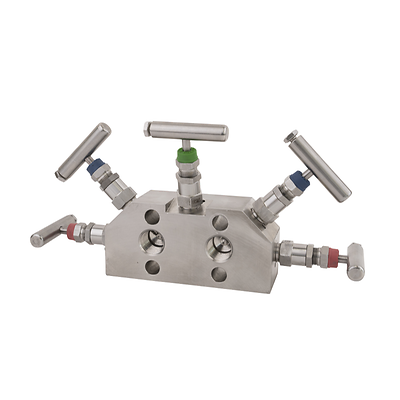

TESCOM™ Anderson Greenwood Instrumentation 모델 MDP 차압 매니폴드

선정 제품 설명

6000psig(414barg)의 압력에서 차압 트랜스미터에 직접 또는 원격 설치할 수 있도록 설계된 경량의 소형 5밸브식 매니폴드

특징

  • 다이렉트 마운트는 컴팩트 설계로 작동 및 설치 공간의 최소화를 구현하였으며, 잠재 누수 포인트가 더 적습니다.
  • 소형 장치에는 차단 밸브 2개, 이퀄라이저 밸브 1개 및 계기 환기구/교정 밸브 2개가 있습니다.
  • 기존의 ‘파이핑업’ 방법에 사용되는 여러 부품을 제거하여 밸브를 다양화할 때 비용이 절감됩니다.
  • 자유 회전식 볼 엔드 스템은 완벽한 정렬을 보장하며 반복적인 완벽한 차단과 긴 수명을 제공합니다.
  • PTFE 또는 스템 나사 아래의 흑연 패킹은 윤활유 배출 및 나사 부식을 방지합니다.
  • 백 시트 스템은 파열 또는 우발적인 제거를 방지합니다.
  • 나사로 된 ¼” NPT 배기 포트를 통해 안전하게 배출할 수 있습니다. 플러그형이 표준으로 제공됩니다.
  • 표준 파이프 브래킷 볼트는 매니폴드에 직접 연결되어 트랜스미터를 견고하게 지지합니다. 계기는 서비스 또는 수리를 위해 간편하게 제거할 수 있습니다.
