  • TESCOM™ SG 2 시리즈 2단계 조절기 산업용

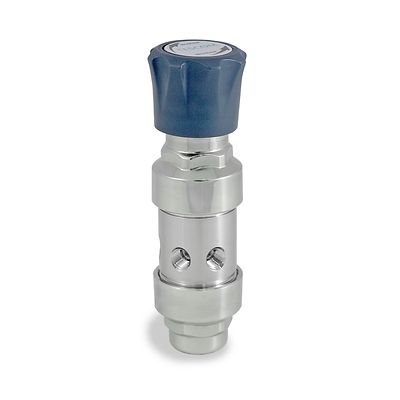

Tescom-P-SG2

TESCOM™ SG 2 시리즈 2단계 조절기 산업용

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

SG2 시리즈는 4 SCFM/112 SLPM 미만의 특수, 가연성 및 산업용 가스 유량을 위한 경량의 컴팩트한 고순도 2단계 조절기입니다. 감도가 높고 매우 긴 수명의 금속 다이어프램은 가스 순도와 무결성을 보장합니다. 모델 번호가 사용자 친화적이므로 사양 선택기를 사용하여 선택형 게이지, 릴리프 및 차단 밸브, 실린더 연결부를 조절기 조립품의 일부로 선택할 수 있습니다. 의학, 제약, 식품, 음료 및 기타 고순도 분야의 실험실 및 POU(Point-of-Use) 가스 시스템에 적합합니다. 이 조절기는 공정 분석기 가스, 금속 제조, 특수 및 산업용 가스 실린더에도 이상적입니다.

사양

압력 등급
최대 유입 압력: 4500 psig / 310 bar
최대 배출구 압력
  15, 25, 50, 125, 250 psig
  103, 172, 345, 862, 1724 kPa
  1.0, 1.7, 3.4, 8.6, 17.2 bar
본체 재질
스테인리스 강, 니켈 도금된 황동
시트 재질
PCTFE, 폴리이미드*
*ASTM D 6456-99 타입 II 클래스 1M에 따름(Meldin® 7021 또는 Vespel® SP-21)
다이어프램 재질
316 스테인리스 강, 네오프렌
필터 재질
10미크론 공칭 소결 청동
10미크론 공칭 소결 316 스테인리스 강
씰 재질
Teflon® 또는 Buna-N
나머지 부품
황동, 300 시리즈 스테인리스 강
작동 온도
PCTFE 시트: -40 ~ 60°C(-40 ~ 140°F)
폴리아미드* 시트: -40 ~ 121°C(-40 ~ 250°F)
포트 크기 및 유형
입구 및 출구: 1/4 NPTF
부속품: 1/4 NPTF
유동 용량
Cv = 0.06
무게
4.0lbs / 1.8kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 카트리지 밸브 구조에 10 미크론 필터가 통합되어 조절기 시트를 보호하고 서비스가 간단합니다.
  • 선택형 네오프렌 다이어프램은 정밀한 압력 제어를 위한 탁월한 감도를 제공합니다.
  • 모델 번호가 사용자 친화적이므로 사양 선택기를 사용하여 선택형 게이지, 릴리프 및 차단 밸브, 실린더 연결부를 조절기 조립품의 일부로 선택할 수 있습니다.
