오리피스 플레이트: 퍼지 유량 흐름을 조절하기 위해 퍼지 오리피스 니플(오리피스 플레이트)을 6mm, 10mm 및 3/8" OD 튜브에 장착할 수 있습니다.
SP
씰 포트: 개방형 씰이 필요한 시스템(예: 고온, 독성 또는 부식성 서비스)의 경우, 공정 매체에서 혼합되지 않는 씰 유체에 사용되는 씰 포트는 매니폴드 및 계기에 배리어를 제공합니다. 계기가 오리피스 플레이트 아래쪽에 위치하는 경우, 공정 매체보다 비중이 높은 씰 유체가 필요합니다. 계기가 오리피스 플레이트 아래쪽에 위치하는 경우, 비중이 낮은 씰 유체를 사용해야 합니다. 씰 포트의 용량은 약 50cc이며 통합 배기 밸브가 장착되어 있습니다. 최대 작동 압력은 413 bar(38°C 기준); 최대 작동 온도는 450°C입니다. 연결부는 G1/4" 평행 나사산입니다. Mesc SPE: 60.98.70/510 또는 610. 각 오리피스 플레이트에는 1mm 두께 316 SS의 태그 플레이트가 있으며, 태그 번호와 오리피스 크기 정보가 제공됩니다. Mesc SPE: 60.95.90
K
조작 방지 키: 탈착식 T-형 바 키가 제공되어 밸브의 무단 작동을 방지할 수 있습니다. 조작 방지 보닛은 모듈식 장착 매니폴드의 모든 배기구와 평형 밸브에 표준 장착됩니다. Mesc SPE: 60.98.70.905.1
VPB

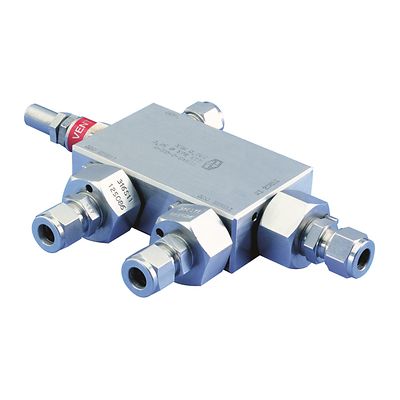

배기 퍼지 블록(옵션 - 공장에 문의): 두 개의 배기 퍼지 블록, 즉 차압 응용 제품용 이중 VPB와 정압 응용 제품용 단일 VPB가 있습니다. 퍼지 블록의 용도는 크게 두 가지입니다. 한 가지는 퍼지 매체를 사용하여 공정 매체에 비해 다소 높은 압력을 유지함으로써 계기에서 공정을 멀리 유지하여 계기의 퍼지를 보호할 수 있습니다. 두 번째는 레벨 표시 서비스에서 차압 계기에 대한 감지 매체를 제공합니다. 이는 탱크 내용물이 증가하거나 감소함에 따라 배압의 변화를 감지하는 딥 튜브 방식을 사용합니다. 두 VPB는 스테인리스 강에서 사용 가능하며 G1/4 평행 나사 연결을 보유합니다. 퍼지 블록 배출구에는 소프트 시트 역류 방지 밸브가 장착되어 있으며 유입구에는 일체형 필터가 장착되어 있습니다. 고정된 제한 장치가 있는 퍼지 오리피스 니플을 퍼지 블록 유입구에 장착하여 퍼지 유량을 조절할 수 있습니다. 조절 여부는 배기/교정 밸브를 통해 확인할 수 있습니다. 최대 작동 압력은 413 413 bar(38°C 기준); 최대 작동 온도는 200°C입니다. Mesc SPE: 60.98.70/200 또는 300
